OFFscope - osciloscopio offline (Arduino + SD tarjeta registro rápido) (3 / 6 paso)

Paso 3: Adquisición/registro de los datos...

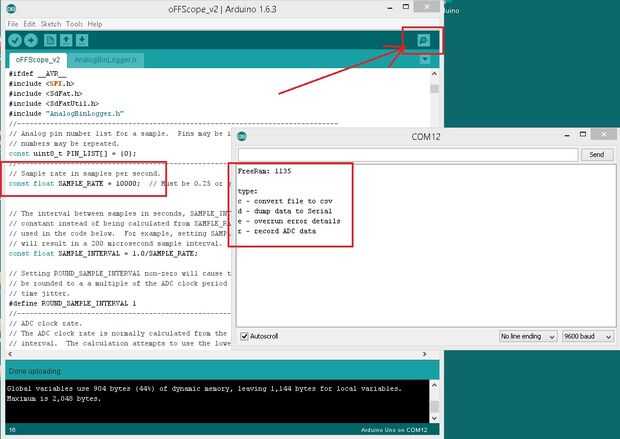

Sube tu programa de oFFscope modificado a tu arduino y abrir a monitor serial
de Arduino-1.6.3 (PIC1).

Obtendrá este pequeño menú:

c - conversión de archivos a csv
d - volcado de datos en serie
e - detalles del error saturación
r - registro de datos del ADC

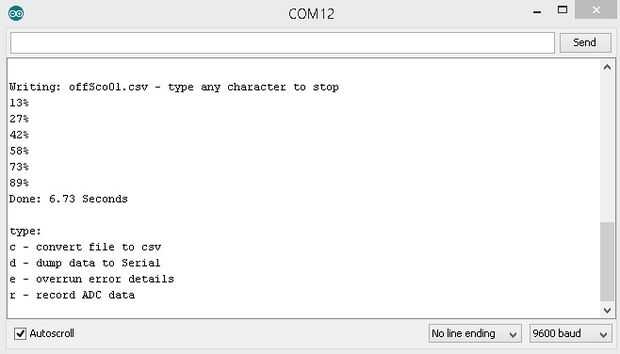

Para iniciar el registro Presione "r" en el teclado y presione Entrar. Arduino mostrará algo parecido a este (Ilustración2)

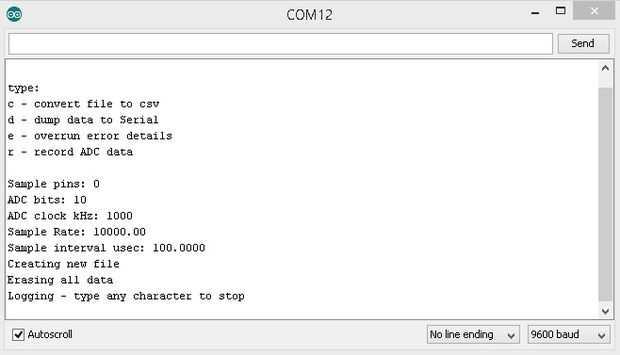

La tecla "s" para detener el registro. Obtendrás algo parecido a este (PIC3). Busque las muestras caídas!

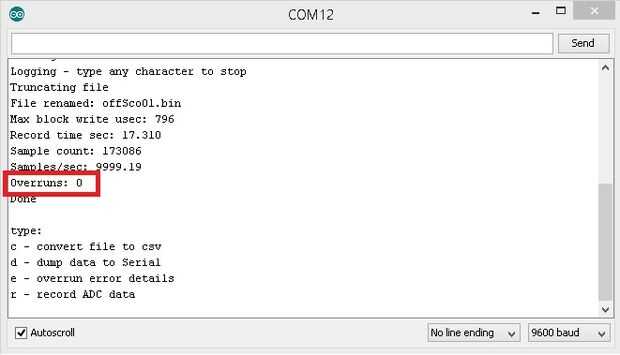

Ahora pulsa "c" para convertir archivos binarios a un archivo CSV. Obtendrás algo parecido a este (PIC4).

Ahora tienes un archivo CSV que puede cargar en el "proceso" y revisar los datos adquiridos.

Retire la tarjeta SD de arduino Inserte la tarjeta SD en algunos archivos CSV de lector y la transferencia de tarjeta a su PC.
