Paso 5: Ejemplo 1 - recolección de HT secundaria de bujía
Si eres nuevo en osciloscopio coche sensor control descargar
Página Web Picosope su software. Instalarlo en tu PC. Dentro de ti
encontrará toda la explicación y ejemplos que necesita para empezar.
El software es totalmente gratuito.
Después de instalar el programa usted puede navegar a través de ayuda y encontrar cómo
conectar osciloscopio y obtener datos útiles de los sensores. Lo mejor
es la base de datos grande de la forma de onda.
Vamos a utilizar esa onda y compararlos con nuestros archivos de registro de oFFscope.
Yo he capturado forma de onda de ignición de la chispa de HT secundaria. Esa señal es rápida
y se necesita alta velocidad de muestreo para capturarlo. Tengo que configurar mi arduino en
Símuta = 50000; y recoge la señal.
Puede descargar este paso "offSco04.csv"

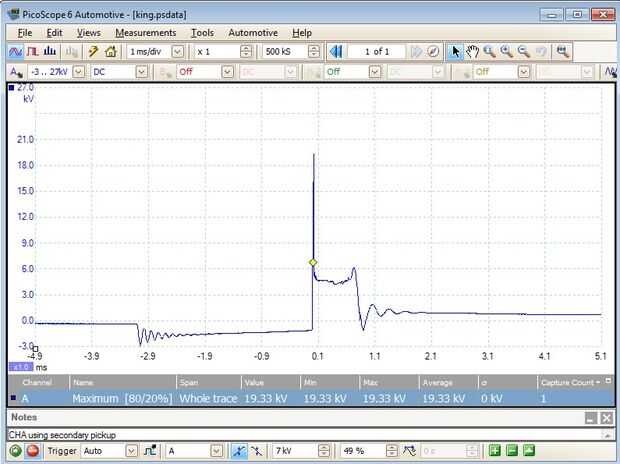

Aquí le damos la piscosope ejemplo vaweform (PIC1)

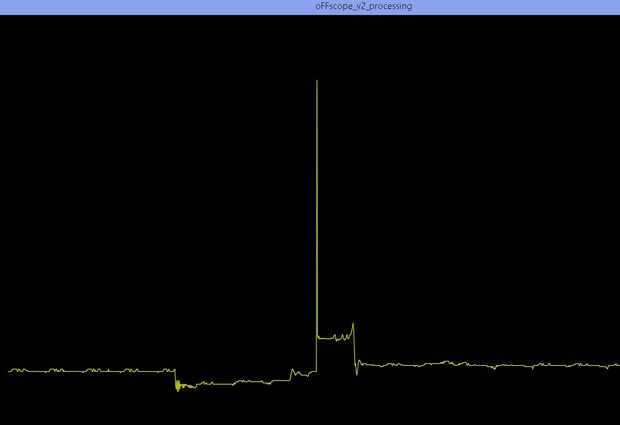

Aquí es oFFscope_processing vaweform (Ilustración2)

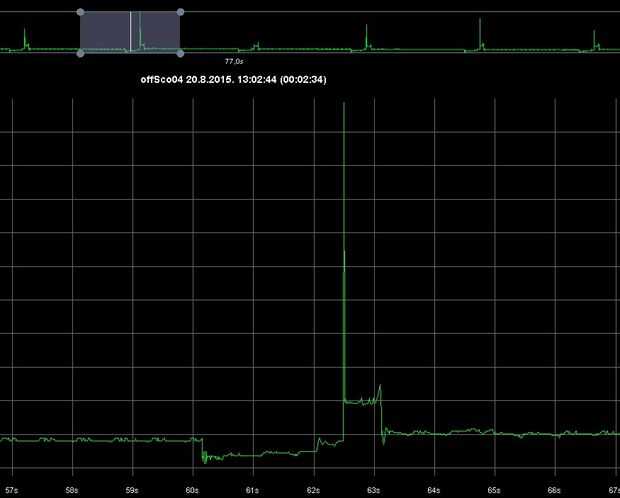

Aquí es Sigscope revisión de los datos adquiridos (PIC3)
Bastante sólido, puedes ver todas las partes cruciales de la forma de onda. No está mal para 15$ :)
