Oficina registro de temperatura con los pcDuino y Yeelink (2 / 7 paso)

Paso 2: Conecte el TMP36 pcDuino

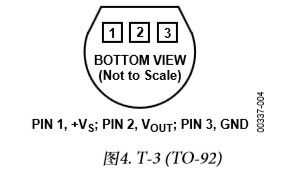

La primera figura es la vista inferior del TMP36. Las clavijas correspondientes de izquierda a derecha son VCC y VOUT y GND.

Nos conectamos TMP36 a pcDuino de la siguiente manera:

VCC de TMP36 -> 3,3 v de pcDuino
VOUT de TMP36 -> A5 de pcDuino
TIERRA de TMP36 -> GND de pcDuino
Añadir una resistencia de derivación entre VCC y GND del TMP36 para prevenir el daño de componentes.

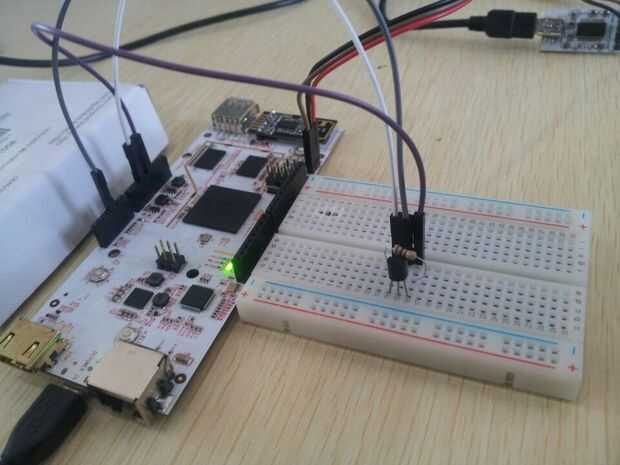

Disposición final:
