Ohmímetro de Arduino con LCD (2 / 4 paso)

Paso 2: Conectar el LCD a Arduino.

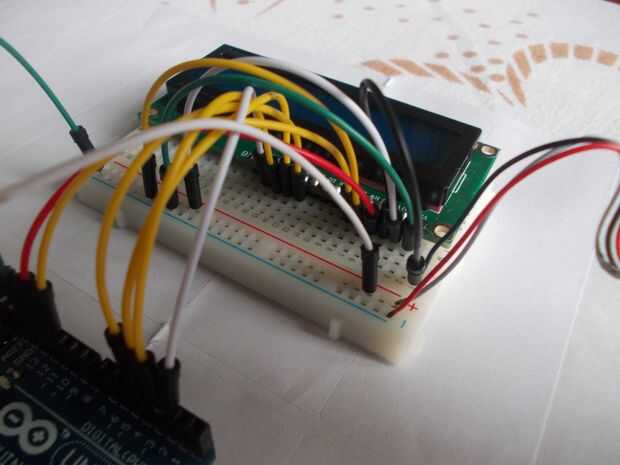

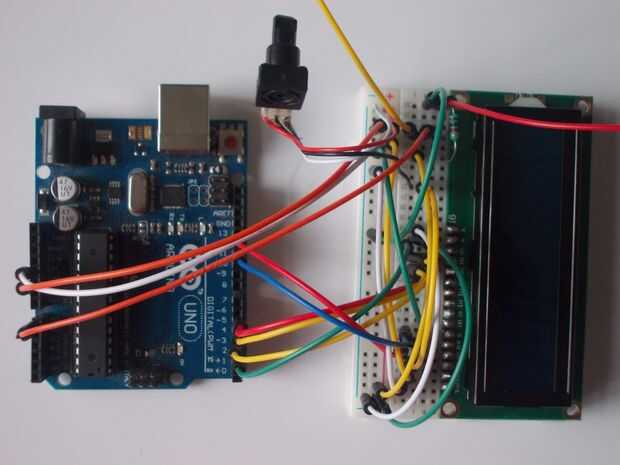

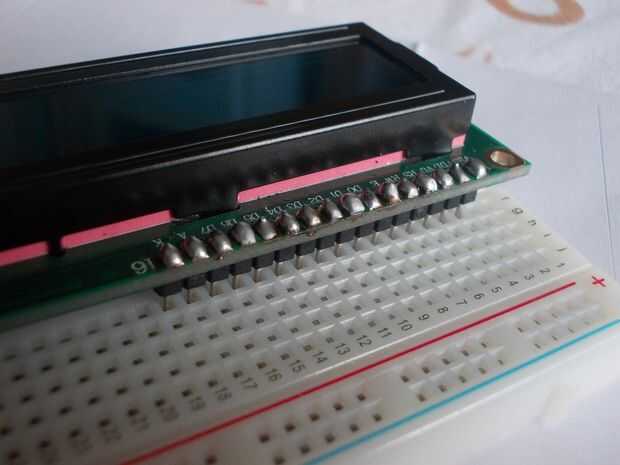

1) conectar el LCD a la placa como se muestra arriba (por favor de la soldadura de pernos de cabecera primero).

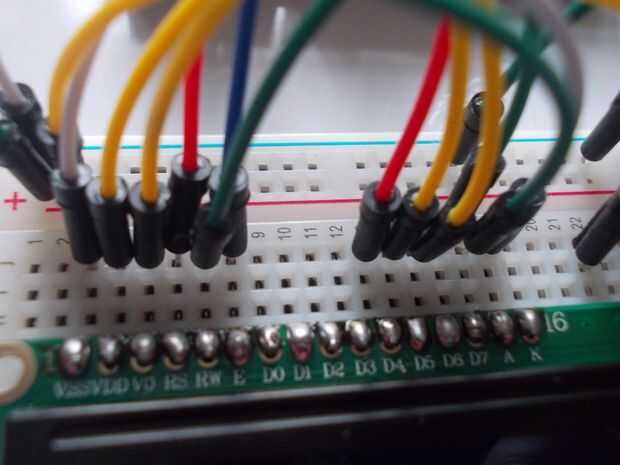

2) hacer las conexiones como debajo:-


* LCD RS a pin digital pin 12

* LCD Enable pin a pin digital 11

* D4 LCD pin a pin digital 5

* D5 LCD pin a pin digital 4

* LCD D6 pin al pin digital 3

* LCD D7 pin al pin digital 2

* LCD R/W pin a tierra

* Pin de VSS LCD a tierra

* Pin de VCC LCD a 5V

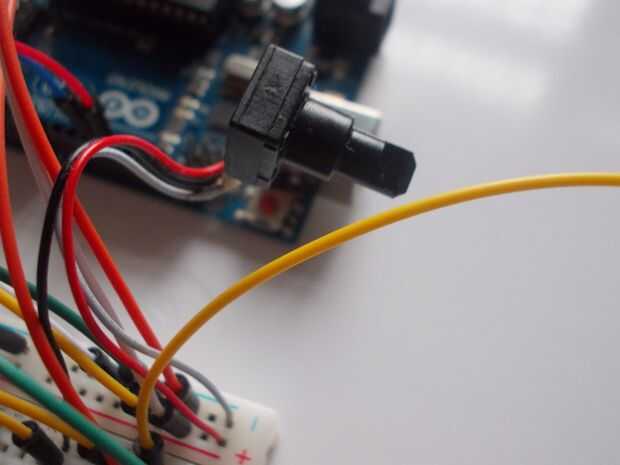

* Un potenciómetro: * termina de + 5V y tierra * limpiaparabrisas a pin (pin 3) del LCD VO
