Ohmímetro de Arduino con LCD (3 / 4 paso)

Paso 3: Haga el voltaje de la división de circuitos (parte principal)

Esta parte es la parte más importante de este instructable. El óhmetro funciona bajo el principio de dividir el circuito de tensión. Que está dada por: Vout = R1 / R1 + R2 * Vinpartir de aquí podemos calcular R2 que está dada por:

R2 = R1 * [1 / (Vout/Vin - 1)] también usaremos esta fórmula en el código de Arduino... (Ver el código).

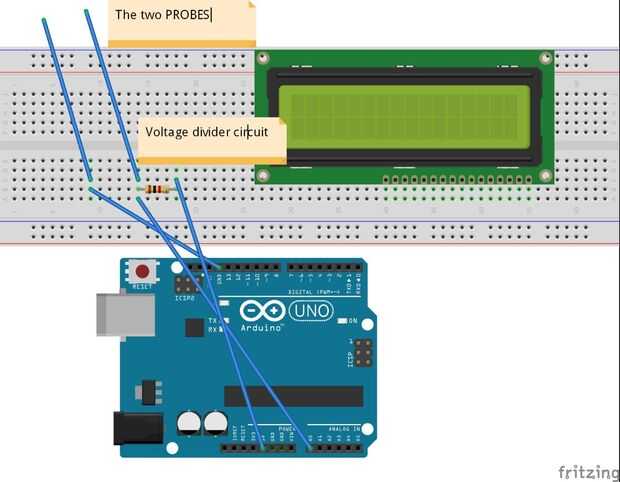

¡Vale! Así que el circuito con mucho cuidado... como se muestra arriba en la foto...

Las dos sondas en la imagen de arriba son los dos cables que se conectan al objeto que estamos midiendo la resistencia.
