Ohmímetro de Arduino (1 / 2 paso)

Paso 1: Parte 2

Parte 2 [cálculo de la resistencia desconocida]

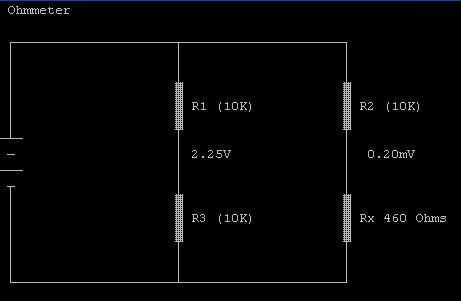

Utilizando la divisor de voltaje en un circuito serie descubrimos la tensión de la batería externa desde el puente de la izquierda. Ahora vamos a crear puente derecho. El puente derecho consistirá en R2 una resistencia conocida. Desde el puente derecho y ley de Kirchhoff de resistencia determinamos la resistencia de un resistor desconocido en R4 o Rx utilizando esta fórmula:

Ohmios (Rx) = 10k * A1 / ((A0 * 2)-A1)

(intente emparejar imagen)

A0 = voltaje de pin A0

A1 = voltaje de pin A1

Ejemplo (3)

RX = usos 470 ohm (oro banda +-5% de diferencia 23.5)

A0 = 2.25 (2250mv)

A1 =.20 (200mV)

RX = 10.000 ohmios * 200mV / ((2250mV * 2)-200mV)

RX = 2.000.000 / 4500-200

RX = 2.000.000 / 4300

RX = ohm 465
