Oído espía ultra sensible (11 / 22 paso)

Paso 11: Los cables de la resistencia Variable

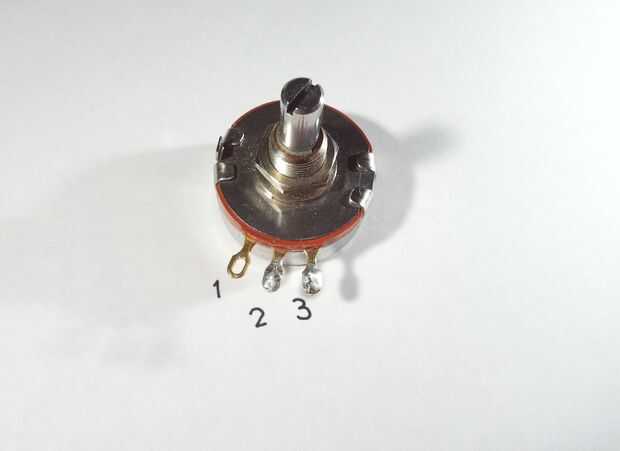

La resistencia variable es el control de volumen para el output("out"). Es importante conectar correctamente las cosas para evitar soplar hacia fuera nuestros tímpanos. Para asegurarse de que están hechas las conexiones adecuadas, numerados los pines en la resistencia variable para hacer las cosas fáciles de entender.

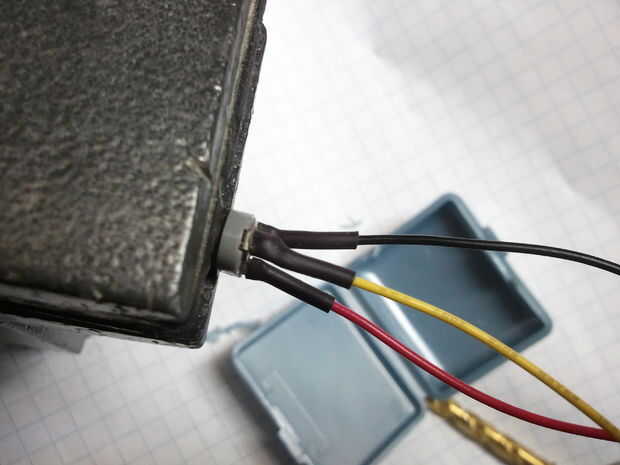

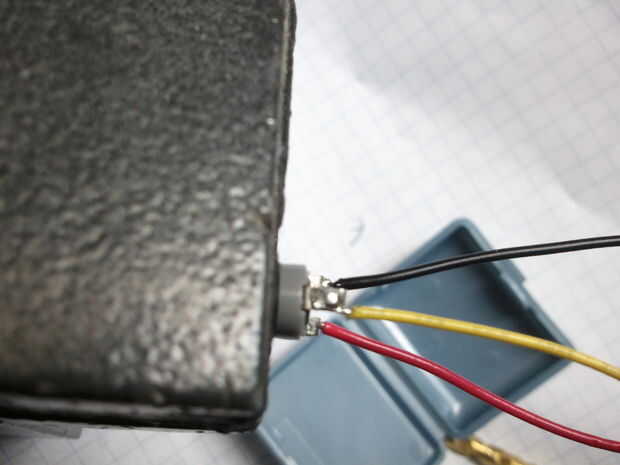

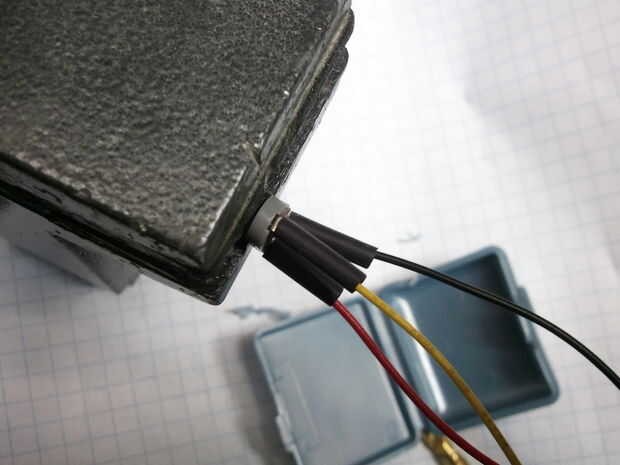

Pin 2 va a ser la entrada y dependiendo de cómo usted quiere controlar el volumen, ya sea el pin 1 está conectado a Vcc y el pin 3 a tierra o clavija 1 conectada a tierra y pin 3 a Vcc. Si desea aumentar el volumen girando el tornillo en sentido antihorario, hacer la primera forma. Si desea aumentar el volumen girando el tornillo hacia la derecha, a continuación, elija la segunda opción. Opté por el otro y soldar un cable negro al pin 1, un cable amarillo con conector de 2 y un cable rojo a la clavija 3. Tubos de encogimiento de calor fueron agregados después de que los cables fueron soldados a sus pines.

* Para quienes todavía se preguntan, Vcc es positivo (+) potencia, y la tierra es negativo ()

Nota: en la primera foto la resistencia variable dice "103" pero en realidad usaba "104"
