Paso 9: cableado

El prototipo que todo fuera en un Arduino Uno R3 con el Pro de baratija en mente, así que cuando llegó el momento transferir sobre todo ya era compatible (gran característica por cierto). Usar el Abalorio significaba que todo era capaz de encajar en el protector de delgada línea del bisel que diseñé, pero la desventaja era muchas soldaduras en un espacio muy pequeño.

Todo esto con un trozo de veinte años de soldador basura... difícil pero no imposible.

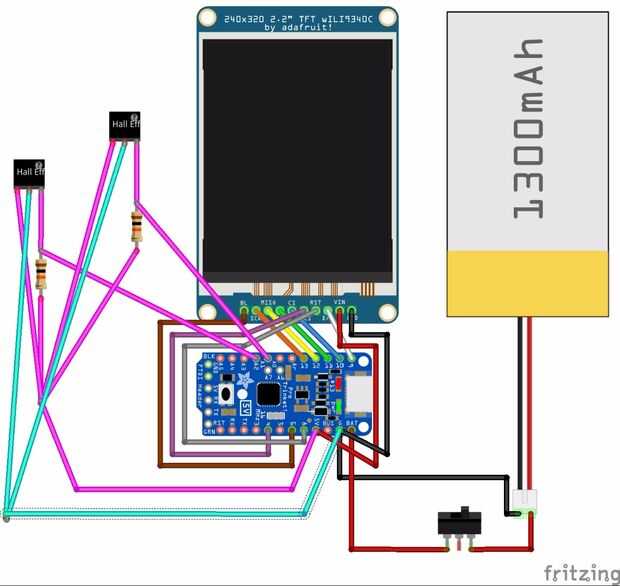

He intentado que mi mejor hacer el diagrama de cableado claro mientras que también las imágenes del proyecto real. El cable de color para todos los cables de la baratija de la pantalla LCD coinciden, sin embargo aumentado los colores de los sensores dos hall para que sea más fácil de ver. Yo también evitó hacer un mock up de la mochila de LiPo en fritzing (me tomó el tiempo suficiente para hacer que la pantalla de TFT LCD de 2.2"), así que por favor entienda que el interruptor está destinado a representar la mochila y el interruptor (para obtener más información sobre cómo alambre vea la página del producto).

A continuación voy a través de algunos pasos sobre cómo conectar cada componente. Es difícil Mostrar en fotos, así que pensé que no vendría mal una pequeña narración.

Cableado del LCD:

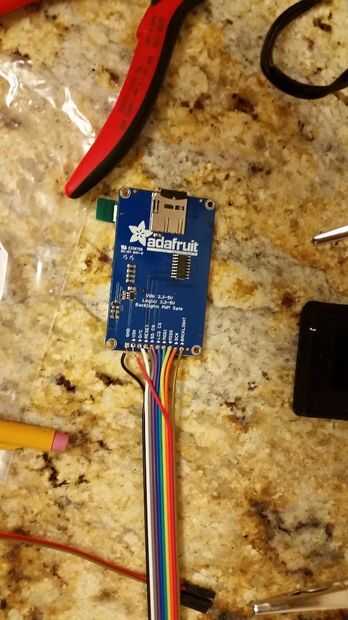

• Con 3"de un cable de cinta (10 hilos) o un número de único, color-coded de los cables (créanme, tendrás diferentes colores), tira la última ⅛"a 1/4", de la torcedura y soldadura a la pantalla siguiendo el diagrama de arriba. Manos son realmente útiles (no valga la redundancia), sólo tiene que utilizar una abrazadera para sujetar el tablero de pantalla y la otra mano, sujete el cable de cinta.

• Siga el diagrama y el código (ver pasos) para conectar todos los cables con sus respectivos pernos. Usted querrá los 8 terminales de información con excepción de los 5V del alambre (Vin) y tierra.

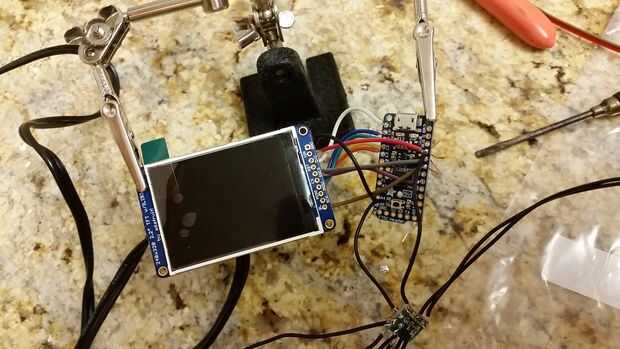

• Cuando realice el cableado, tienes que los alambres que sobresalen de la "delantera" del microcontrolador y la parte "posterior" de la pantalla LCD.
• Cable todo por lo que cuando la pantalla LCD y el microcontrolador están sentado frente, no hay ninguna torcedura y mínimo cruce de los cables.

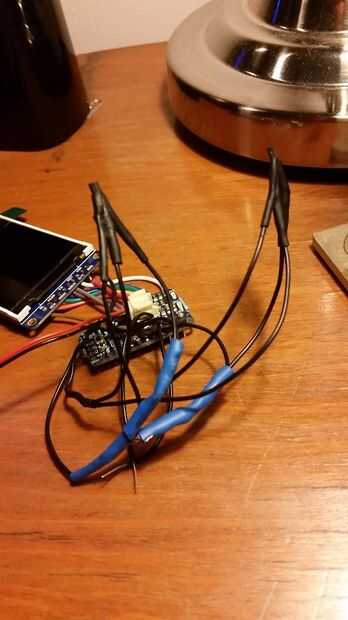

Cableado de los sensores de efecto hall (hacer esto con ambas):

• Cableado de los sensores de efecto hall es un poco menos directo, consulte la página del producto antes de empezar.

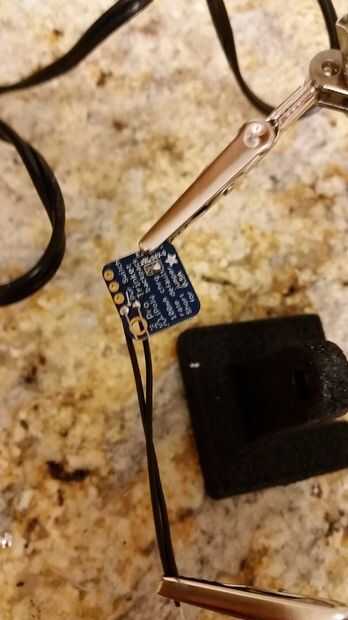

• Para empezar, cada uno de los tres pernos doble de ambos sensores hall para formar un gancho apretado 180°.

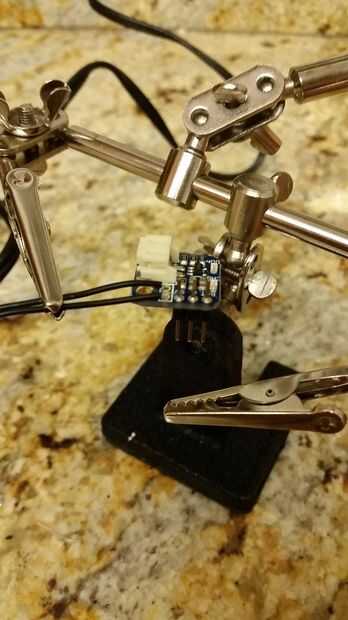

• 5" la soldadura de tubería del encogimiento del trozo de cable a la clavija 1 y funda con el calor.
• 5" la soldadura de tubería del encogimiento del trozo de alambre al pin 2 y cubierta con el calor.
• Soldar 3" tubería del encogimiento del trozo de cable a la clavija 3 y la cubierta con el calor.
• Al cable que viene del pin 3, suelde una resistencia k 10 y 3" tubería del encogimiento del pedazo de alambre (la"escucha") y la cubierta con el calor (el recién soldado alambre necesita soldar paralelo con el resistor, no en serie con él).
• En el extremo libre de la resistencia de 10 k, soldar el cable proveniente del pin 1 y otro 3" largo del alambre (el"poder").
• Suelde el cable de "escuchar" al pin correspondiente en el microcontrolador (A1 o A2, Digital 15 o 16).

Cableado de los pines de mochila y poder:

• Si utiliza una batería de LiPo de 500mA o superior, conecte los electrodos en la parte trasera de la mochila con la etiqueta "100mA doc tasa predeterminada corta puente en 0.5A".

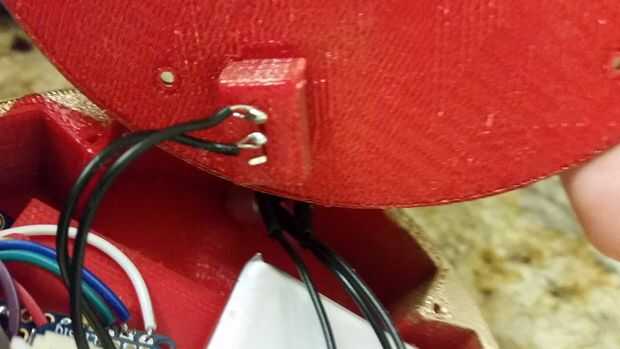

• Romper la conexión entre las dos almohadillas para el interruptor de encendido y la soldadura en dos 3" cables (vea la Página de resumen del producto para obtener instrucciones).
• Coloque el interruptor de encendido en la abertura del protector de espalda para el interruptor, prueba los polos para que cuando el interruptor, luego plegar uno no necesita mantener el interruptor en su lugar.
• Soldar cada cable que viene de la mochila para separar polos (ver foto), no importa que uno va donde.
• Usted puede atar con alambre la mochila dos maneras, amontonados o sueltos. Suelta permite utilizar los puntos de sujeción en el 3D de impresión (ver foto) pero es más adecuado si se van mochila y cableado de una conexión de la batería hacia el microcontrolador. Apilado es más en línea con la intención de la mochila, pero implica algunos ajuste para encajar dentro el bisel 3D impreso.
  • Si apilados:

• Utilice los pernos encabezado hombre proporcionado al espacio de la mochila desde el microcontrolador (el pedazo de negro pin va entre la mochila y el microcontrolador). Soldar en su lugar (consulte la página del producto).
• Suelde los cables GND de la LCD y tanto del pin 2 de sensores del efecto hall a la mochila GND.
• Soldadura el VIN de LCD y dos cables de "poder" de los sensores de efecto hall para el microcontrolador de 5V.
