Paso 10: Montaje del ojo
Casi ahí!
Ahora debe tener un bisel bellamente pintado, conecta toda la electrónica, un cabujón de cristal, unos trozos de cinta de doble cara, acetona (y bastoncillos de algodón) y un trozo pequeño (~ 1") de Velcro.
Para armar el ojo:

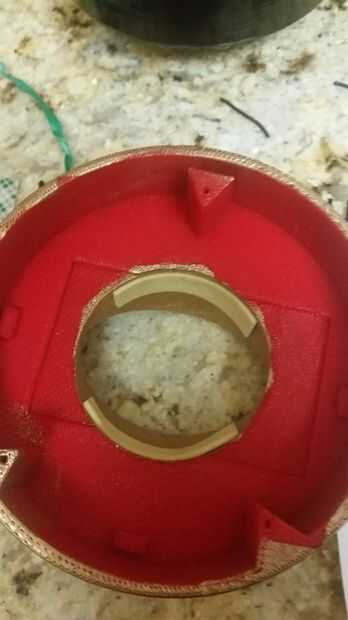

- Inicio de corte y colocando dos rectángulos de cinta de doble cara para que encajen en el interior de la tapa (la impresión 3D ha sido diseñada para aceptar sólo el espesor de la cinta de doble cara en la sección de materiales).

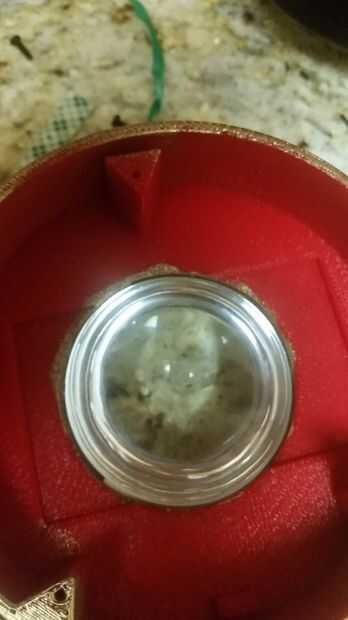

- Polaco el cabujón y pulse en el "zócalo del ojo", mantener en su lugar durante 15 segundos para ponerlo bien.
- Si todavía no lo has hecho, cargar la tarjeta SD (con imágenes) en el titular de la tarjeta en la pantalla LCD.
- Coloque la pantalla dentro del corte rectangular interior del bisel con la pantalla hacia abajo.
- Seco ajuste el soporte de pantalla rectangular en su lugar, ha sido diseñado para caber cómodamente y en una única conformación para permitir que los cables de la pantalla LCD sobresale imponente.

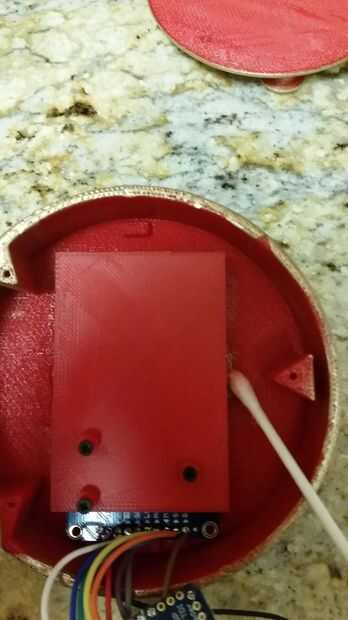

- Sacar el soporte de la pantalla y aplique una capa delgada de la acetona a todos los bordes contigua a la superficie del bisel.
- Rápidamente colocar el soporte de la pantalla y mantenga apretado, aplicar unas cuantas capas más de acetona cada minuto para fundir las piezas.
- Espere 5 minutos para la acetona se evapore y las piezas a ser completamente fundido.
- Añadir el Velcro a un lado de la batería (ver imagen) luego en la parte posterior de la pantalla titular donde existen ningunos agujeros de montaje.

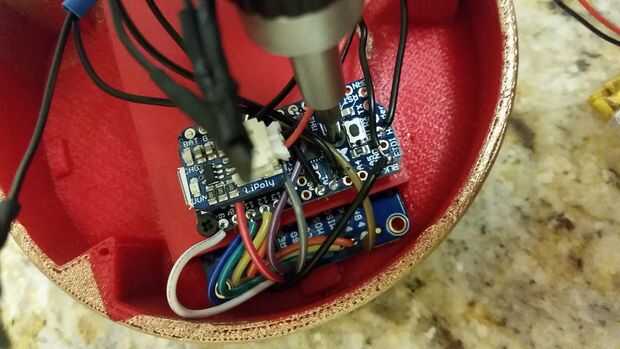

- Si usted atornilla el microcontrolador en (el montaje de los agujeros están espaciados perfectamente de la baratija Pro) atorníllelo con 3 de los tornillos de M2 (los agujeros son 2 mm de diámetro). La imagen muestra el microcontrolador se atornillan en para fines de demostración, ya que se une la mochila, en última instancia no enroscarla.
- Si va a salir el microcontrolador suelto (lo hice), cuña entre los orificios de montaje, con la parte posterior del bisel atornillado en él permanecerá sin moverse.

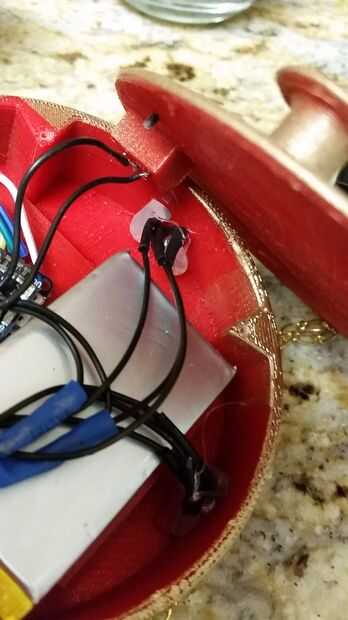

- Poner el sensor conectado al pin A1 (D15) en la ranura en la parte superior de la luneta (es un rectángulo levantado slim) para que el lado biselado enfrenta a la pared de bisel. Pegamento caliente en el lugar.
- Poner el sensor conectado al pin A2 (D16) en una de las ranuras laterales de la luneta (otro rectángulo levantado slim) para que el lado biselado enfrenta a la pared de bisel. Pegamento caliente en el lugar.
- Coloque la batería en la mochila y prueba a ver si enciende el microcontrolador cuando se enciende.
- Prueba el microcontrolador conectado una vez colocando el lado sur de un imán cerca del sensor de efecto hall a1 (D15).
- Alinee los orificios en la parte posterior del bisel con los orificios de los tres pilares triangulares en el protector de luneta y fíjelo con 3 de los tornillos de M2. No apriete demasiado.

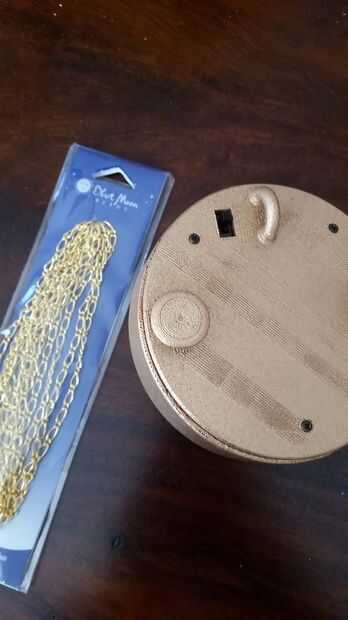

- Añadir a su cadena de oro
- Cada vez que necesite cargar la batería tendrá que quitar la parte posterior de la luneta y la carga a través de una línea USB micro.
