Paso 5: Diseño de la impresión 3D

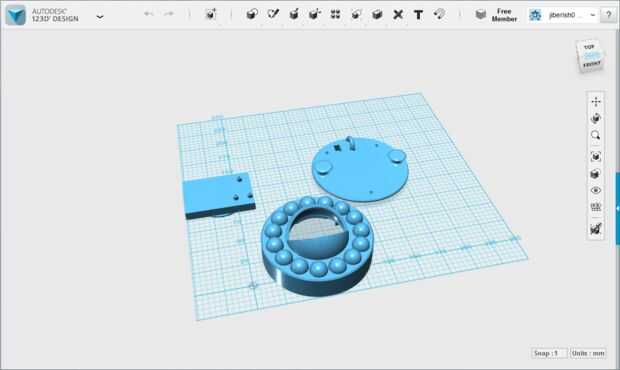

Diseñé la impresión todo 3D diseño 123D. Esta fue mi primera vez con el programa y mi primera vez que diseño una impresión 3D. Era una experiencia de aprendizaje, sin embargo el programa es bastante intuitivo.
El 3D de impresión debe tener 3 partes que se encajan entre sí para hacer que todo funcione. Con esto en mente, todas las piezas fueron diseñadas por lo que podría ser consolidados o atornilladas.
La parte más difícil fue mantener todos los aspectos y parámetros de los componentes en mente al diseñar el 3D impresión bisel. "Zócalo del ojo bola" necesario para caber el cabujón, que a su vez debían alinearse con la pantalla. El recorte para la pantalla debe ser una cierta altura para que ajuste bien. El espacio interior necesario para permitir que los cables y una batería y el microcontrolador... ves cómo pueden complicarse.
Después de varias iteraciones y unos 3 meses de trabajo intermitente, tuve un modelo final. "Pruebo equipado" todo prácticamente con la creación de versiones 3D de la baratija, mochila, batería, pantalla y cabujón.
Cuando estaba satisfecho con el diseño, exporta cada pieza como un archivo STL. Usted puede acceder al archivo de impresión 3D aquí:
Sienta libre descargar, imprimir o editar a tu gusto. Si haces cualquier cambio me avisas, me encantaría ver lo que haces!
