Ojo de detección de movimiento (3 / 6 paso)

Paso 3: El Sensor de movimiento alarma

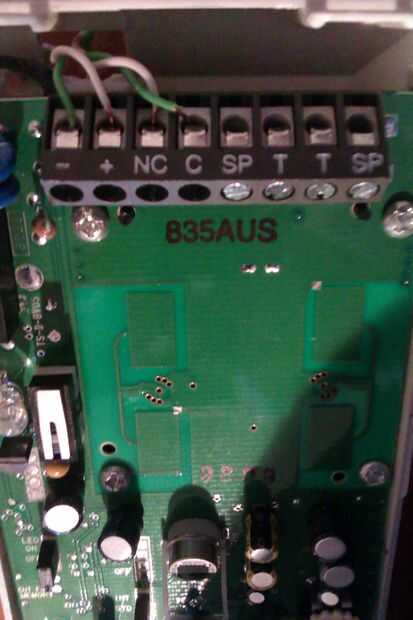

En primer lugar el sensor va a necesitar una fuente de alimentación de 12v DC. Conéctelo a los terminales positivos y negativos que se encuentra dentro del sensor y encienden la fuente de alimentación. El sensor tendrá hasta 2 minutos antes de que sea operativa, como realiza una comprobación del uno mismo cada vez que se enciende. Entonces necesitamos 2 cables para conectar a NC (normalmente cerrado) y C (común).

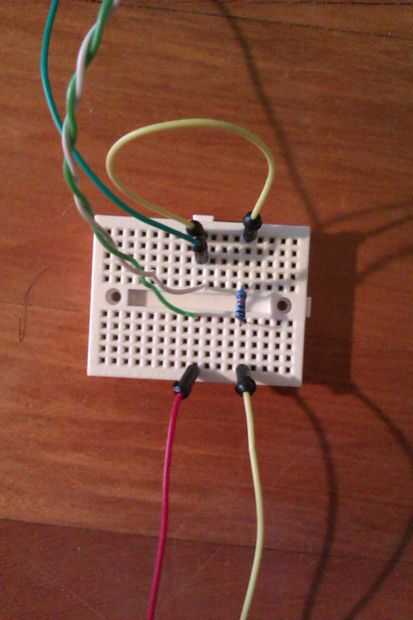

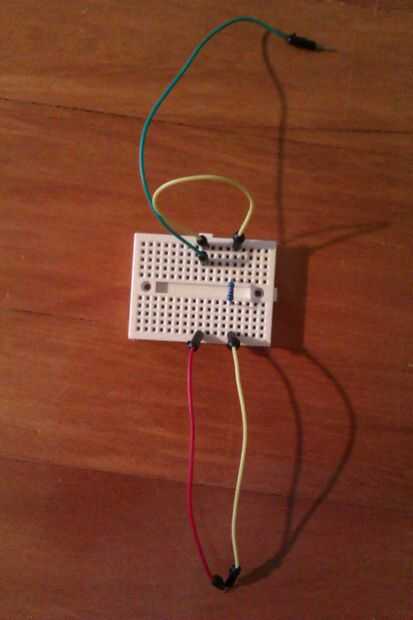

Luego configurar mini protoboard como se muestra en el diagrama. Ahora, tome el cable conectado al puerto de NC del sensor y conéctelo en línea con el cable verde en el protoboard. En línea con el cable rojo se conecta el cable proveniente del C.

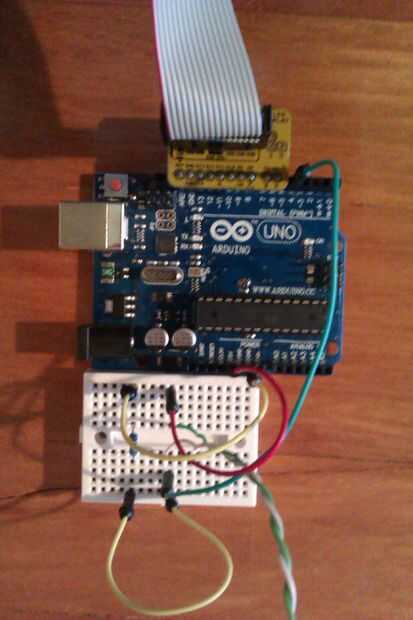

Por último, dejando el dmd conectado como lo fue en el paso anterior, conecte los cables de la placa siguiente, verde a rojo a 5V, amarillo a Gnd y Pin 4.

Y allí lo tenemos, todo el hardware está en su lugar y ahora solo necesitamos el sketch de arduino.
