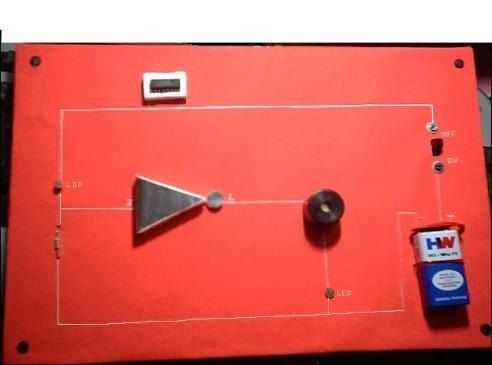

Fijar el LDR a la puerta de madera o un armario para protegerse de tal manera que cuando alguien intenta abrirlo, una sombra cae en el LDR y el circuito se activa y produce un sonido agradable a través del zumbador.

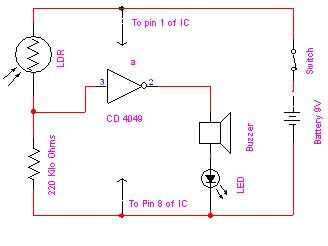

Este circuito de ojo electrónico utiliza no puerta del CMOS C.I CD 4049. 4049 CD contiene 6 independiente no la puerta en un solo paquete; hemos utilizado aquí (a) uno solo. NO puerta salida va high(1) cuando la entrada de pin 3 está en nivel inferior entonces 1/3 de la tensión de alimentación. Por el contrario la salida baja (0) cuando está sobre el nivel del 1/3. Tan pequeño cambio en el voltaje del pin 2 es suficiente para cambiar el nivel de salida (pin-3) de 1 a 0 y de 0 a 1. La salida tiene solamente dos Estados altos y bajos y no puede permanecer en cualquier etapa intermedia. Es alimentado por una batería de 9V para uso portátil. El circuito es económico en consumo de energía. El pin 1 está conectado a la fuente positiva y está conectado a tierra el pin 8.
Para detectar la presencia de un objeto hemos utilizado LDR y una fuente de luz. LDR es un tipo especial de resistencia cuyo valor depende de la luminosidad de la luz que cae en él. Tiene resistencia de 1 mega ohmio cuando en la oscuridad total, pero una resistencia de sólo unos 5 k ohmios cuando brillo iluminado. Responde a una gran parte del espectro de luz.
Hemos hecho un circuito divisor potencial con LDR y 220 resistencia KΩ conectados en serie. Sabemos que el voltaje es directamente proporcional a la conductancia, por lo que más tensión nos pondremos de este divisor cuando el LDR está recibiendo luz y baja tensión en la oscuridad. Este voltaje dividido se da a la entrada de la puerta no.
Tan pronto como LDR se pone oscuro el voltaje de entrada de la puerta no cae 1/3 de la tensión de alimentación y el pin 2 es alta y se activa el LED o zumbador, que está conectado a la salida.
Ventaja de utilizar compuerta lógica es que los datos se pueden enviar fácilmente a otro dispositivo de la interfaz digital es decir uno puede fácilmente alimentado de datos a ordenador mediante puerto paralelo o para su posterior procesamiento.
