Paso 2: Construir el circuito / las piezas de alambre

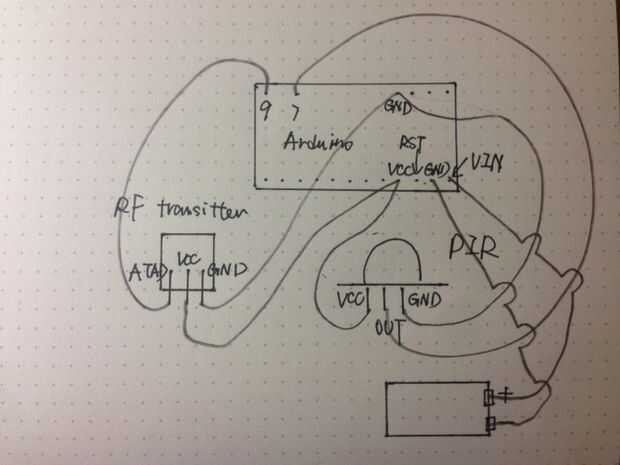

transmisor
Sensor PIR:
- VCC >>> VCC en Arduino
- Tierra >>> GND de Arduino
- CABO >>> D7 en Arduino
Transmisor de RF 315:
- VCC >>> VCC en Arduino
- Tierra >>> GND de Arduino
- ATAD >>> D9 en Arduino
Arduino
- VIN >>> VCC de la batería de 9v
- Tierra >>> tierra de la batería de 9v

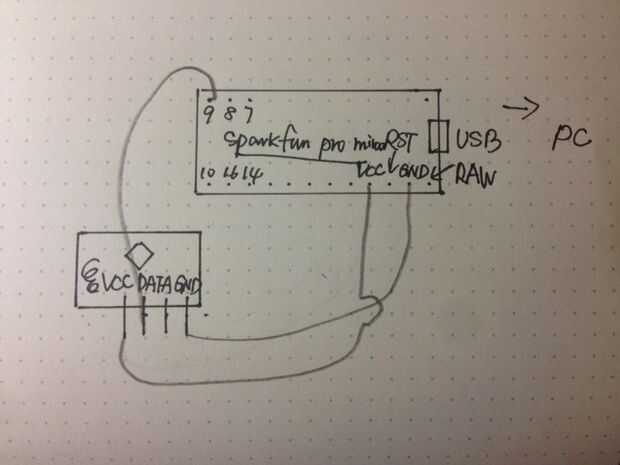

receptor
el receptor es más sencillo, que sólo necesitas alambre el Arduino Sparkfun Pro Micro al receptor RF 315
- VCC >>> VCC en Arduino
- Tierra >>> GND de Arduino
- DATOS (el PIN junto a la VCC) >>> PIN 9 en Arduino
