Paso 4: cableado!

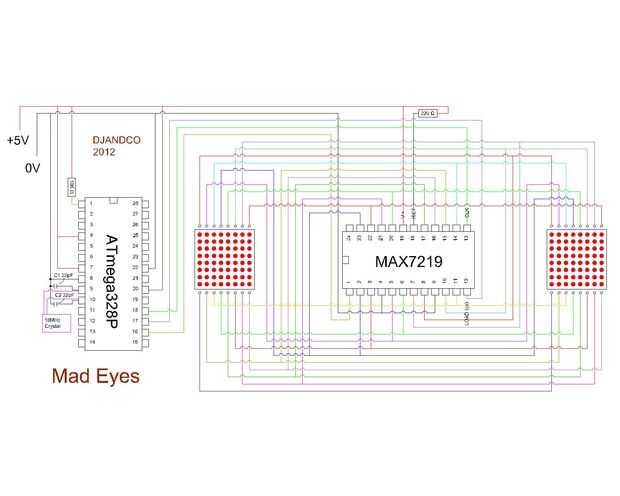

He hecho un esquema que muestra el cable de alambre, como se mencionó antes esto no incluye el capacitor de 0.1 uF.
Una vez que se realiza debe tener un conjunto de ojos animados al azar viendo su cada paso :-)
Si alguien intenta esto me encantaría saber lo que terminas haciendo con ellos, tengo un plan para un sistema de estos y voy a publicar unas fotos en una fecha posterior.
¡ Disfrute!
Actualización:
He notado un pequeño error en el esquema, es una de las conexiones es un poco demasiado corto, ahora en la imagen.
Otra cosa es que mi UNO sólo bombeaba a 3.8V en la línea de 5V, cuando pones completo 5V en el chip MAX7219 que se pone algo caliente. Por lo tanto, disminución de la tensión y todo está bien otra vez.
