Paso 9: Montaje de la electrónica en el marco de la cama
Eliminación de la placa: Una mala noticia: no montamos un protoboard en el proyecto, desde el marco de la cama tiene un tamaño limitado y la posición de los botones, la entrada de potencia y puerto usb necesita ser accesible buena suerte me metí en soldadura por ahora.
- La soldadura de los circuitos de LED con resistencias en serie con los LED y los LED en paralelo entre sí.
- Conecte los dos motivos de los circuitos LED a otro con un conector de tierra sola, que conecta con el conector de tierra en el lado derecho de la arduino.

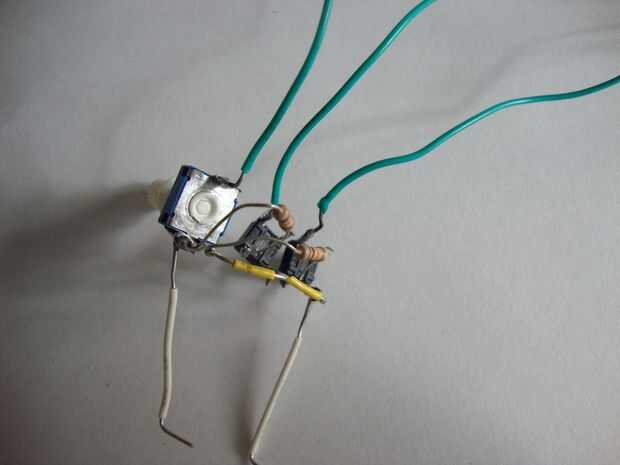

- La soldadura de todos los suministros a los botones y el potenciómetro a unos de otros y a la línea de 5V 5V
- Soldar las resistencias k 10 al lado de la tierra de los interruptores y vincularlos al suelo del potenciómetro.
- Las líneas de datos a los botones de la soldadura.
Desde los botones, servomotor y RTC necesitan una conexión de 5V y una conexión a tierra y solo tenemos disponible 1 fuente y dos pernos de retorno disponibles, cortar una pequeña parte de mi protoboard para vincularlos, reduciendo la cantidad de soldadura requerida.
Pegar los botones en su lugar: cuidadosamente desenlaza el servo y caliente de las piezas móviles para conseguir mejor acceso a la parte donde residen los botones y con un punto de pegamento pegado en su lugar. El pegamento caliente también ayuda a aislar los cables eléctricos.
Los LED de montaje: Coloca los dos conjuntos de LEDs en el centro de la estructura en una distancia desde la parte inferior para asegurarse de que la luz fue bloqueada lo menos posible por las otras partes en el marco de la cama.

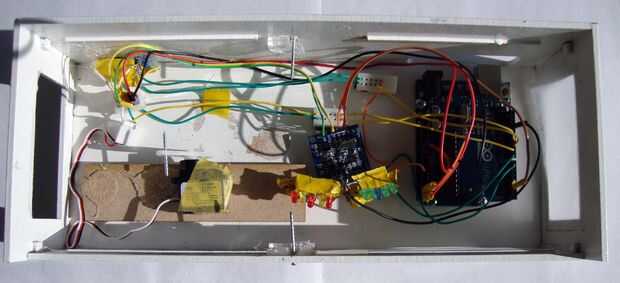

Montaje del Arduino y RTC: Los agujeros para los pernos de Arduino se alinean perfectamente (gracias opensource diseño de Arduino). La RTC se coloca por encima el Arduino con un pequeño trozo de cartulina entre para asegurarse que ningún componente toque. También cambié algunos pines de Arduino para poder ligar más fácilmente los cables. Recuerde cambiar el código así.
De este paso me enteré que habría sido más fácil poner los botones más cercanos a Arduino (y por lo tanto un poco menos bonito) que requieren cables más cortos. También me di cuenta de que este paso habría sido mucho más fácil si yo no hubiera pegado en los pedazos de papel todavía. He pinchado a uno y tuvo que quitar uno para poder pegar los botones más fácilmente.
