Paso 6: Diseñar el circuito de Arduino
Concepto general: Para permitir las demandas que utilicé tres actuadores un potenciómetro y dos pulsadores, un pequeño RTC seguimiento de tiempo, un servomotor y un montón de LED. Usé un Arduino Uno para cuidar de los diferentes tipos de señales de la RTC, potenciómetro y botones de presión y accionar el LED y servo motores. Si eres nuevo en programación y circuito de Arduino, sugiero los siguientes tutoriales antes de bucear en el código y esquemas a continuación:
- en el cambio de un estado con botones de presión: detección de cambios de estado
- sobre el uso de un potenciómetro de entrada variable: Analógica lectura Serial
- en el control de un servo con un Arduino: barrido
- En un reloj de tiempo real (RTC) para Arduino: seguirnos

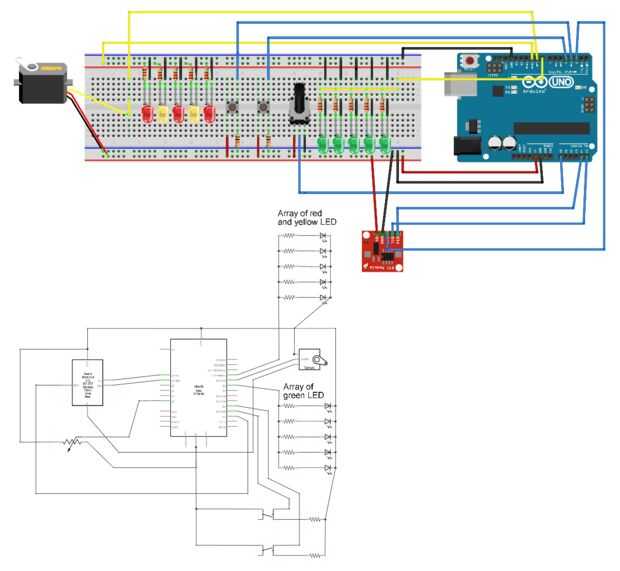

Los esquemas de este Instructable donde hecho con un paquete de código abierto llamado Fritzing, una herramienta útil para entender los componentes que necesitas para tu proyecto y dándole la oportunidad a ensuciar con él sin conseguir enredado en mucho puente cables al prototipado.

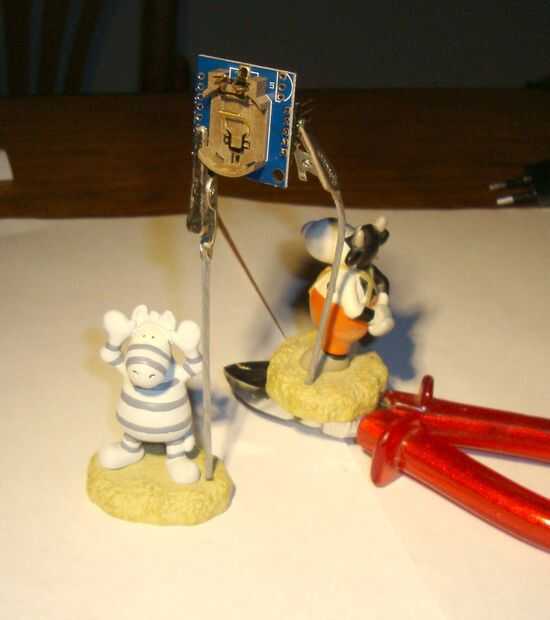

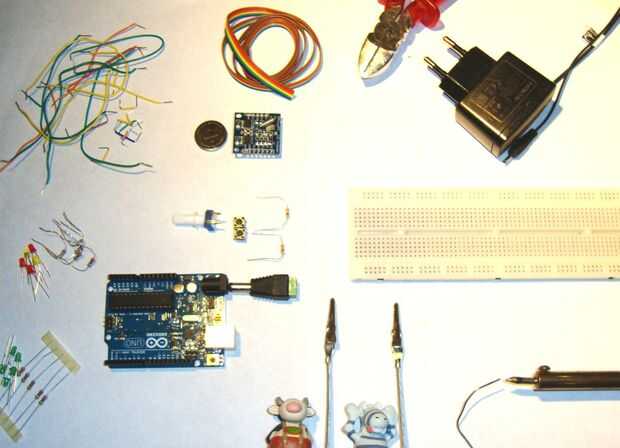

Algunos cables de puente a la tinyRTC de la soldadura Yo nunca soldado antes, así que este proyecto era la primera vez. Tenía algunas herramientas básicas poner alrededor, revisar algunos videos de Youtube y le dio una oportunidad. Me pareció útil contar con algunas pinzas para sostener las piezas durante el trabajo de ayuda. No ideal, pero los titulares Foto funcionó ok. Creo que mi próximo proyecto será una tercera mano para soldar.

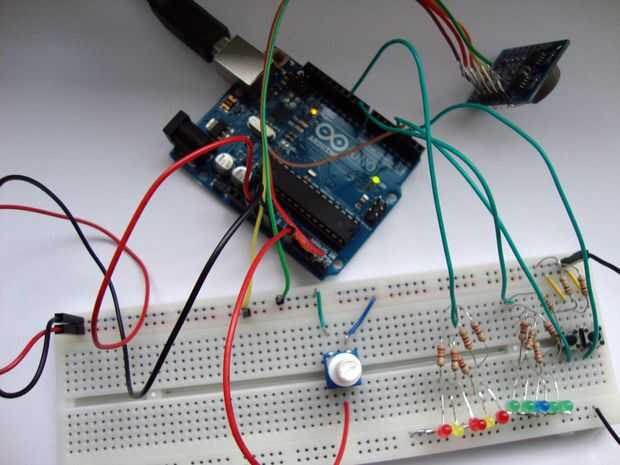

Prototipo de su circuito sobre un protoboard Después de diseñar el circuito en Fritzing fue tiempo de prototipo y prueba antes de montar en el marco de la cama. Tomé un protoboard grande y comienza a ensamblar el circuito. Esto también me ayudó a determinar la cantidad exacta de hilos necesarios en la siguiente fase y dio una idea de cómo colocar hacia fuera para que cabrían dentro de la cama.
En este punto decidí soldar los conductores negativos de los LEDs ya juntos y las resistencias de los cables de positivo, para reducir la cantidad de cableado necesario en la cama. Creo que me estoy volviendo a soldar.
