Ola JT - Larson Scanner con Joule Thief (9 / 9 paso)

Paso 9: rendimiento

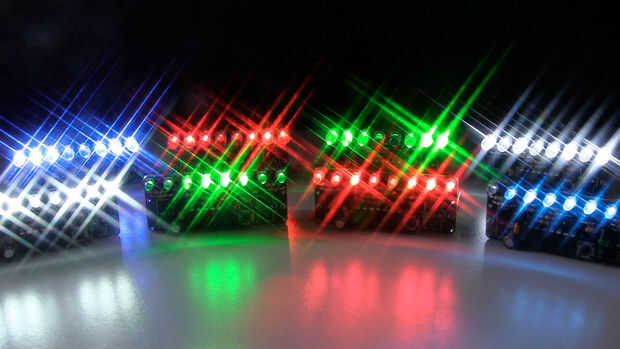

Este pequeño cazador de LED funciona muy bien. Es sorprendentemente brillante para utilizar solo una batería AA.
Corriente de la batería está en algún lugar entre 10 a 70 mA, dependiendo de cuantos LEDs se encienden y a qué intensidad. Creo un promedio de alrededor de 40-50 mA, que significa una nueva célula debe durar por lo menos 40 horas.

JT de onda trabaja con voltaje de la batería hasta 0. 6V (aunque los LEDs será muy tenues). Puesta en marcha requiere 0.8V (prueba de 0.78V real). En la mayoría de los casos "pasado" o "" las baterías todavía tiene 1V o tan, que significa que hay un montón de jugo quedo para disfrutar de onda JT. Es como conseguir algo gratis cuando usted es capaz de reutilizar las pilas si no inútiles.

Ola JT también funciona muy bien con recargable NiMH y NiCd baterías.

Kit & PCB

Kits de onda JT y PCB están disponibles para compra.

Por favor visite: http://www.theledart.com/blog/wave-jt-kit
