Paso 5: Piezas y PCB
Lista de piezas
8 x 3mm o 5mm LED (cualquier color que desee. Se recomienda el tipo "Super luminoso". Asegúrese de que utilizar los LEDs de la misma para todos ellos.)
1 x 4.7 k ohmios (R1)
1 x 100 k ohmios (R2)
8 x 39 ohm (R3-10)
Condensador cerámico de 10pF x 1 (C1)
Condensador de cerámica 0.1uF x 1 (C3)
Condensador electrolítico de 1 x 33uF 10V (C2) (valores mayores como 100uF están ok, pero probablemente demasiado grandes físicamente.)
1 x 47uH Inductor Axial (L1) (bonito mucho dondequiera entre 47 a 470uH funcionaría.)
1 x BAT85 o SD103 diodo (D1)
1 x 1N5231B 5.1V 500mW Zener diodo (D2)
2 x MPS2222A o equivalente NPN BJT (Q1-2)
1 x PIC16F1823 o PIC16F1824 (PIC16F1824 tiene más memoria de programa)
1 x interruptor táctil (SW1)
2 x pinzas de batería
LED
LED debe ser de la variedad "super luminoso". LED estándar no son lo suficientemente brillante para este circuito. Tamaños de 3mm o 5mm pueden utilizarse, sin embargo algo se ha optimizado el PCB con LEDs de 3mm. LEDs de 5mm cuelguen fuera del borde de la placa un poco leve.
Asegúrese de utilizar el mismo LED para las ocho. (Por supuesto usted puede experimentar mezcla y coincidencia si te gusta...)

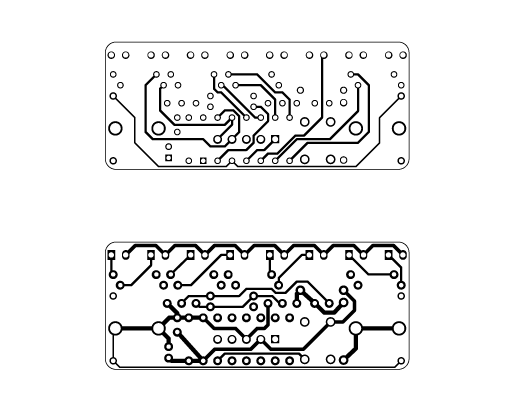

PCB
Diseño de PCB puede descargarse en formato PDF, por lo que puede grabar su propio tablero si quieres. Personalizado 2 capa PCB y kit están disponibles para la venta así. (Ir a theLEDart.com)
* Si haces tu propio PCB, puede programar el PIC antes de soldar, como agujeros no plateado no funcionan como un pseudo conector de ICSP. Se puede utilizar así como el zócalo del IC.
