Ola JT - Larson Scanner con Joule Thief (6 / 9 paso)

Paso 6: Construcción - montaje

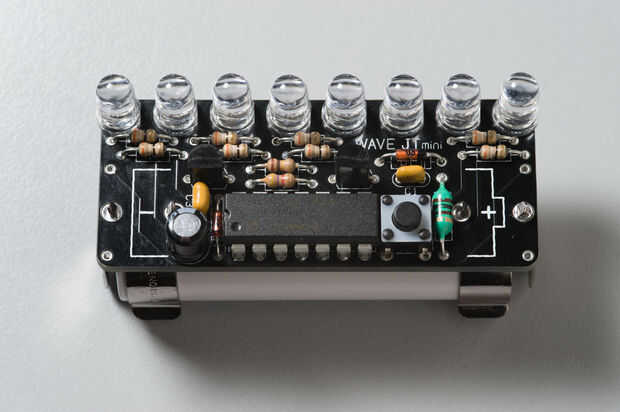

Ya que es alimentado por una batería del AA, que quería hacer JT de onda más pequeña posible. La anchura de onda JT es rasante con la batería AA y los titulares, por lo que parece una pequeña extensión a la batería del AA sí mismo.
Como con mi noche Joule Thief, portapilas es incorporado a la PCB, lo que es fácil de montar y cómodo de usar.

Ola JT utiliza solamente componentes por-agujero. Si has hecho una buena cantidad de soldadura, solo llevará una hora o así para montar. Sin embargo, debido a su colocación de piezas de alta densidad, puede no ser adecuado para su proyecto de soldadura de primera vez, pero es aún principiante amistoso.

Asamblea

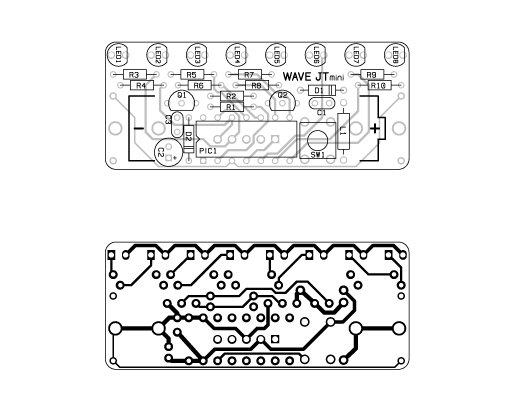

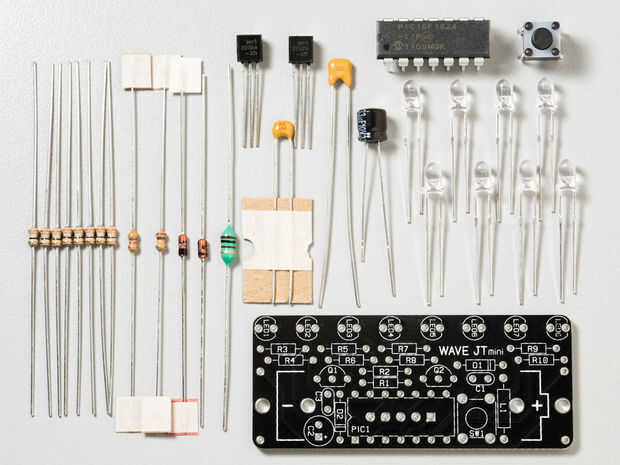

El montaje es muy sencillo. Inserte las piezas en el PCB y les de la soldadura. Comenzar con componentes de perfil más bajos y pasar a los más grandes, más altos. A continuación estoy listado el orden de montaje.

1. R1: 4,7 k ohmios (amarillo-violeta-rojo-oro)
2. R2: 100 k ohmios (marrón-negro-amarillo-oro)
3. R3-10: 39 ohm (naranja-blanco-negro-oro)
4. D1: Diodo (ver la polaridad - Alinee la marca en el PCB) *
5. D2: diodo de Zener (ver la polaridad - Alinee la marca en el PCB) *
6. L1: 100uH Inductor Axial
7. Pic1: PIC16F1824 o PIC16F1823 (ver la orientación - el punto en las caras de IC izquierda)
8. C1: condensador cerámico de 10pF
9. C3: 0.1uF condensador de cerámica
10. Q1-2: MPS2222A o equivalente (NPN BJT)
11. SW1: Interruptor táctil
12. C2: condensador electrolítico de 33uF (reloj de la polaridad. Raya en el condensador marca el cable negativo. El positivo va en el agujero con "+" signo.)
13. LED 1-8: LED (reloj de la polaridad. Coincidir con la forma a la seda forma filtrada).
14. Dos pinzas de la batería

* D1 y D2 son muy similares. Tenga cuidado de no mezclarlas.

Transistores, diodos, condensador electrolítico y los LEDs tienen polaridad, así que asegúrese de insertar en la orientación correcta. Los titulares de la batería necesitan un poco de fuerza para encajar en los agujeros. Unen de la parte posterior del PCB como se puede ver en la imagen.

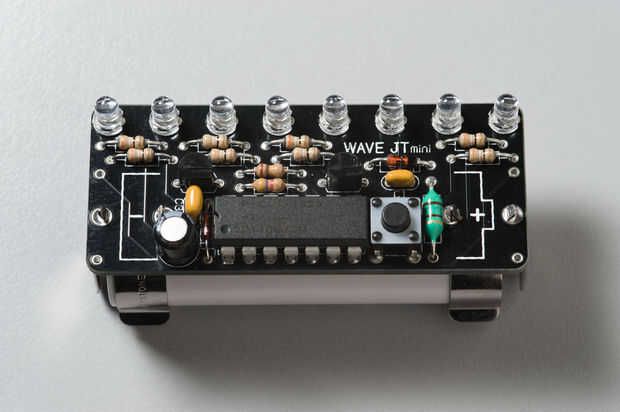

Una vez todo soldado en su lugar, doble Compruebe la colocación de la parte, orientación y empalmes para cortocircuitos y conexiones en mal estado (en frío) de la soldadura.
