Ola JT - Larson Scanner con Joule Thief (7 / 9 paso)

Paso 7: Programando el microcontrolador (PIC)

Ahora es el momento de programar el microcontrolador. Debido al espacio reducido, el de 5 pines ICSP de programación se encuentra en la parte trasera del PCB. Inserte el lado más largo de una cabecera de 5 pines en un PICKit 2 o 3, o conecta con otro programador. Luego inserte el extremo corto de 5 pernos en los orificios en la parte posterior del PCB - marcado ICSP. Asegúrese de que el pin MCLR entra en el agujero con una marca de triángulo. PICKit tiene una misma marca para indicar el pin MCLR.

Descargar el archivo HEX, fuego software IDE de Microchip o PICKit y programar el PIC.

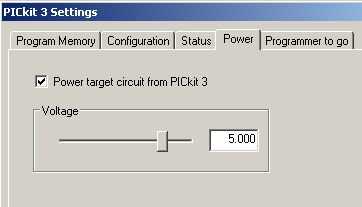

* Ya que la batería no está conectada, usted necesita para la alimentación del programador. Usted puede encontrar esto en el menú "Opciones".

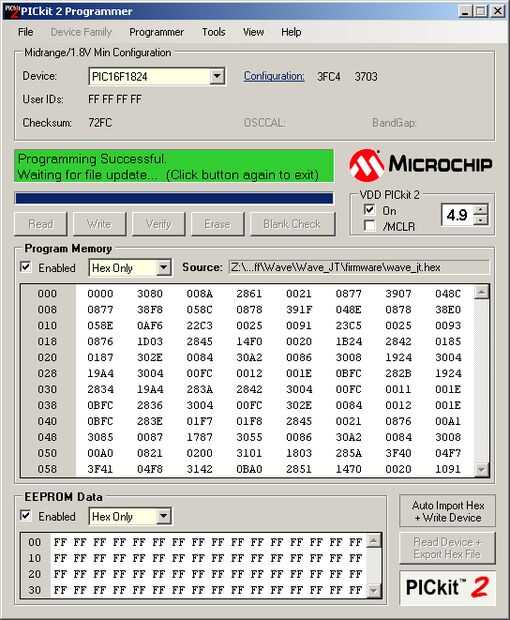

Se refieren a las capturas de pantalla - recomiendo establecer la Vdd 4.9V, sólo para asegurarse que no se el Diodo zener shunt demasiado actual. (Nunca tuve algún problema con 5V para, pero mejor prevenir que curar.)

ACTUALIZACIÓN ***
Está subido el archivo de código fuente ensamblador (wave_jt-1.1.asm.zip). Ahora puede modificar el firmware para modificar o agregar nuevas funciones!
