Ola Laptop Stand (haciendo formas 3D en Illustrator) (4 / 8 paso)

Paso 4: Adición de ranuras

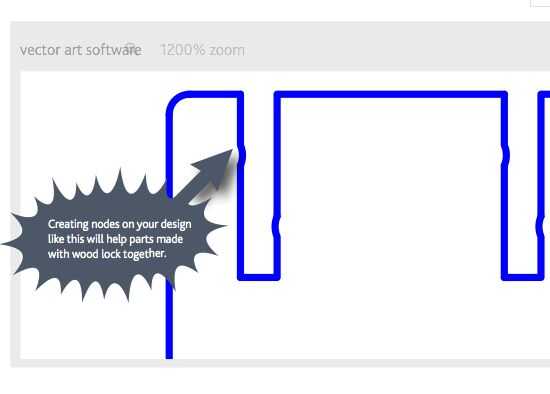

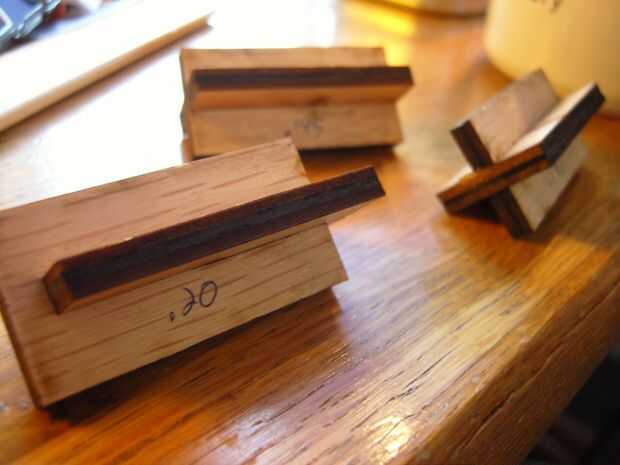

que tenía que hacer algunas pruebas para averiguar lo ancho para mi ranuras. Usando el mismo material, recortar un montón de rectángulos con ranuras de diferente tamaño y vio que les corresponde. Colocó en ranuras 0,195" amplia para el contrachapado de 3/16" estaba usando. Eran ajustados, pero no necesitan un martillo para empujar juntos. En retrospectiva, yo debo han hecho más flexible, con "nodos" para ayudar a las ranuras de la mordedura. Puede ver una imagen del manual de Ponoko para esto (es el segundo de ellos). Habría permitido el fácil montaje sin forzar demasiado.

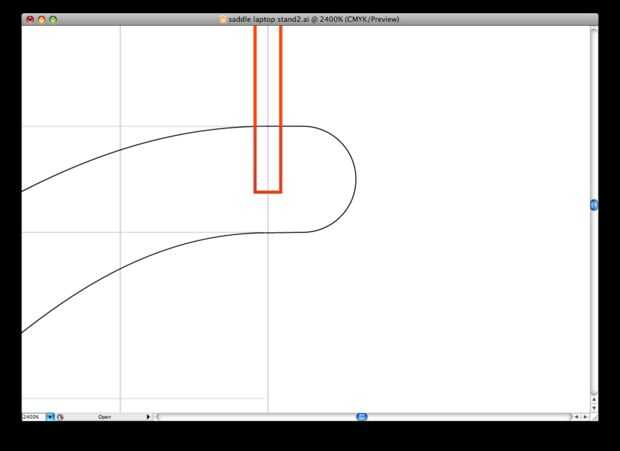

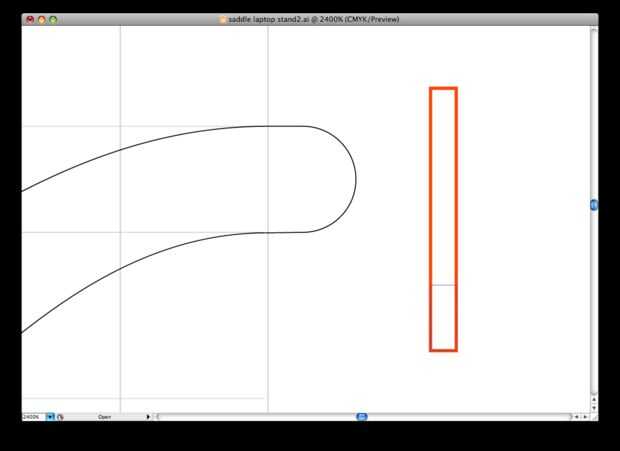

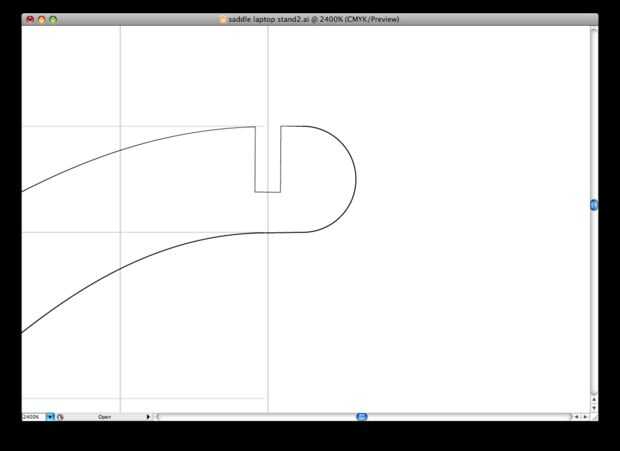

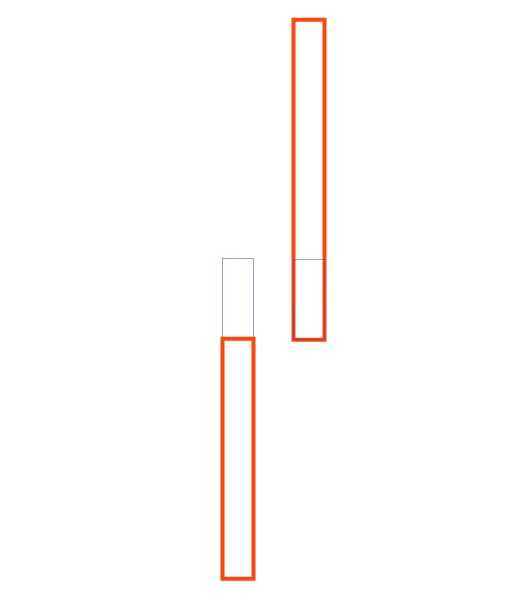

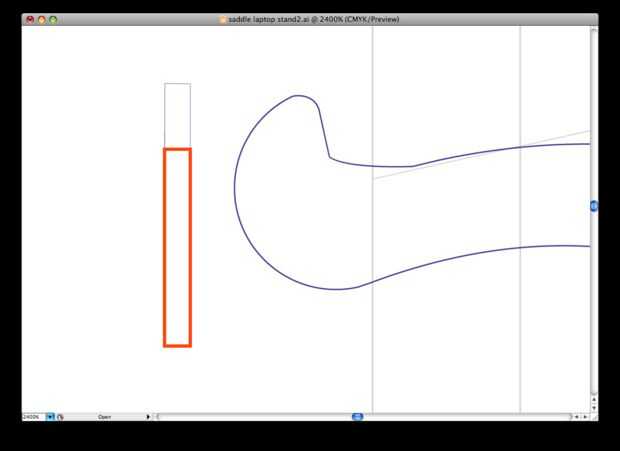

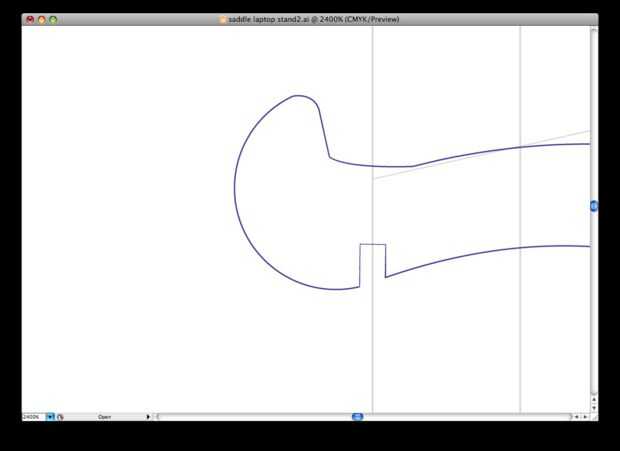

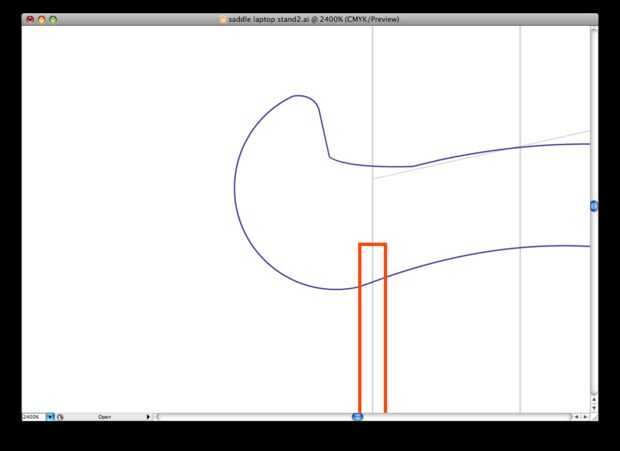

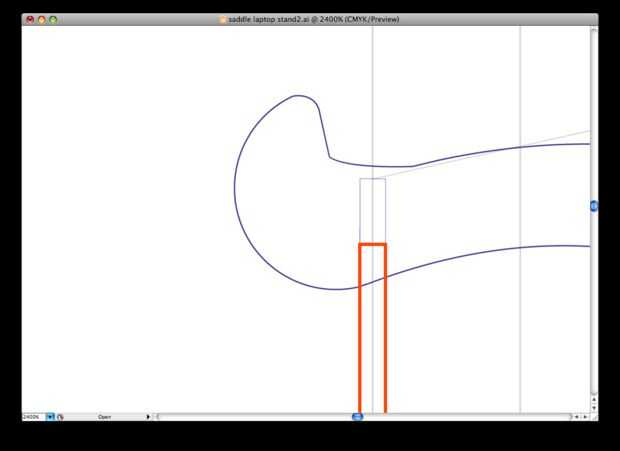

Bueno, una vez supe qué tipo de ranuras que utilizaba, hice unas plantillas de ranura poco para agregar a las espinas y secciones transversales más fácil. La idea fue medir el lugar donde reunieron las ranuras utilizando la curva de la parte superior de cada forma. Puede hacer clic a través de las dos series de imágenes, a continuación para ver cómo se hacía. Las notas de la imagen tienen todos los detalles.
