Ola Viewer - un osciloscopio mecánico (1 / 11 paso)

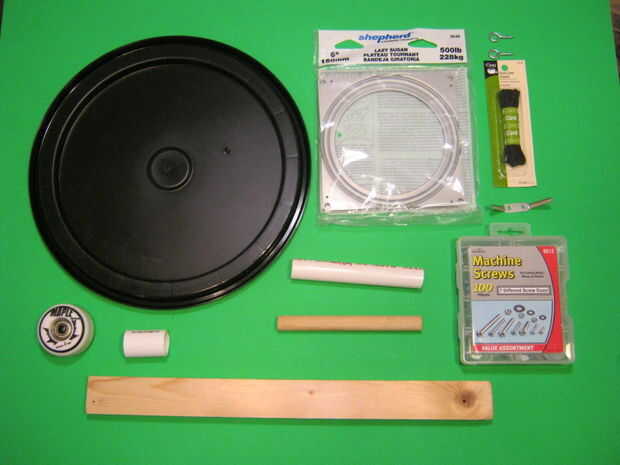

Paso 1: Partes y suministros

Para el montaje principal:

-Un cubo de plástico, 5 gallon size o similar
-Una tapa para que coincida con ese cubo
-Pintura en aerosol negra, adecuada para uso en plásticos
-Negro de cordón elástico, cerca de 24" de largo y el más grueso mejor.  (Esto está disponible en la mayoría de tiendas de artesanía).
-Un cojinete de la placa giratoria de "lazy Susan".  (Yo usé una versión 6").
-Pintura blanca
-Una tabla de ancho para utilizarlo como una base, sobre 12 "x 18"
-Dos ganchos de ojo pequeño
-Una cala pequeña, como el tipo de los utilizados para los cordones de las persianas de la ventana marco
-Tres largos de madera de 1 "x 2", cada uno de aproximadamente 16" de largo (o aproximadamente la misma altura que su cubo)
-Dos triángulos de madera, o dos llaves de ángulo comprada (ver paso 6)
-Tornillos para madera, 1" longitud o similar
-Varios tornillos y tuercas.  (Sinceramente recomiendo agarrar un surtido de $2 de tornillos de máquina, en lugar de rastrear cada parte individualmente)

Para el mango:

Ya sea versión uno: - un cojinete de un patín de la rueda (ver paso 8)
-Acoplamiento de tubería PVC media pulgadas
O, versión dos:-una longitud de espiga media pulgada (aproximadamente 4" a 5")
-Una longitud de tubo de PVC de media pulgada (de la misma longitud que la espiga)

Herramientas y equipos:

-Un taladro eléctrico
-Destornillador
-Alicates
-Papel de lija
-Pincel
-Horno

Suministros extras para clases:

-Cinta aislante negra
-Tijeras
-Un negro Slinky (el pequeño tipo vendido como favores de partido por las tiendas de dólar)
