Ola Viewer - un osciloscopio mecánico (8 / 11 paso)

Paso 8: Hacer un mango para el cubo

Los estudiantes tendrán una palanca para hacer girar el cubo y es importante que el mango gira libremente y se ha fijado correctamente.  En este paso, iremos sobre cómo construir un asa resistente de una guarnición del PVC y un cojinete de rueda del patín.  Sin embargo, en caso de que usted no puede encontrar fácilmente estas piezas, el siguiente paso cubrirá una empuñadura alternativa, más simple (aunque endebles).

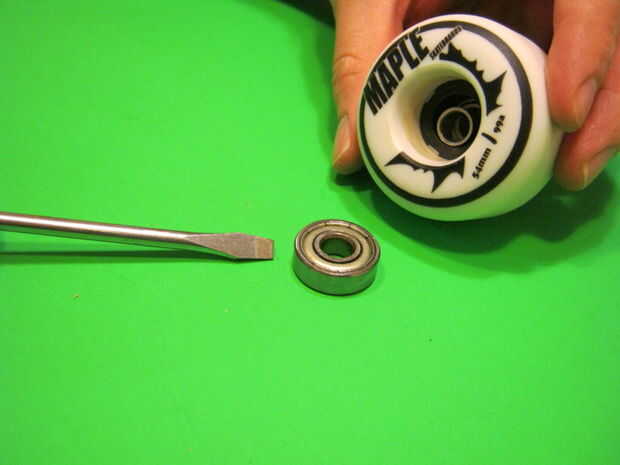

1.) Utilice un destornillador para palanca uno de los rodamientos de una rueda del patín.  (Cada rueda del patín contiene dos cojinetes, y paquetes de ruedas de Skate baratos se venden en los pasillos de artículos deportivos de la mayoría almacenes de Mart-estilo.  Si tienes acceso a un almacén del hardware que te venderán rodamientos individuales, usted podría sólo seguir adelante y comprar un cojinete con un diámetro interior de 5/16 o 8 mm y un diámetro exterior de aproximadamente 7/8 o 22 mm.)

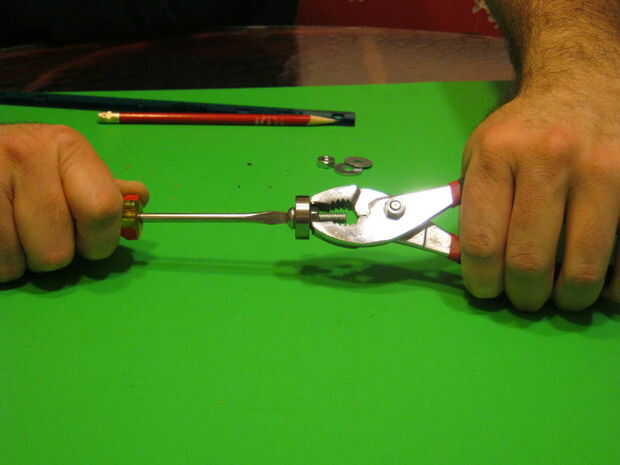

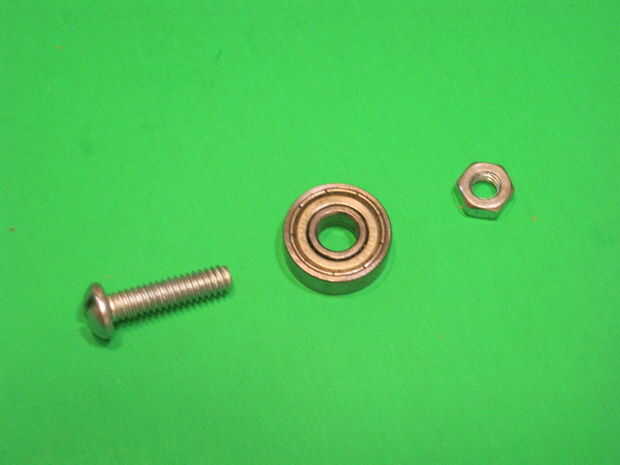

Diapositiva 2.) un 1/4" por 1" la máquina del tornillo por el agujero central del cojinete y apriete con una tuerca.

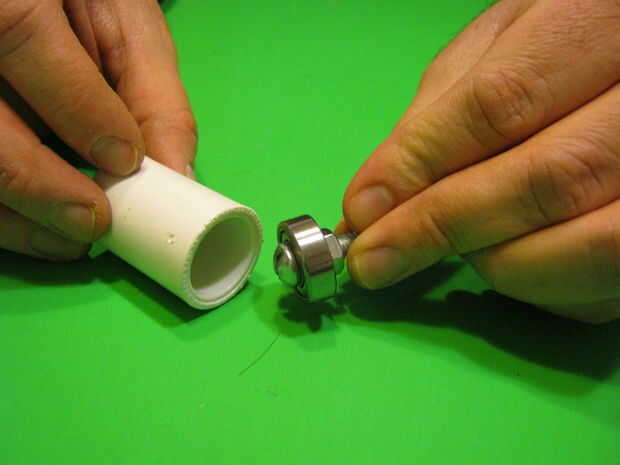

3.) para hacer un "press-fit" apretado entre el acoplamiento de PVC de media pulgada y el cojinete, usted necesitará el acoplamiento en un horno de calor.  Te recomiendo unos 10 minutos a 200 grados F para ablandar el plástico.

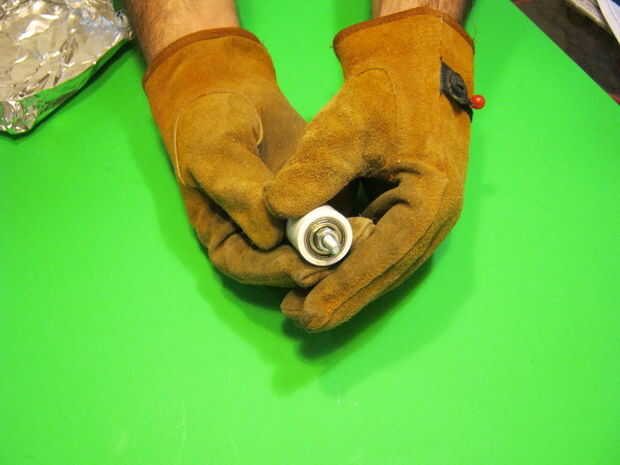

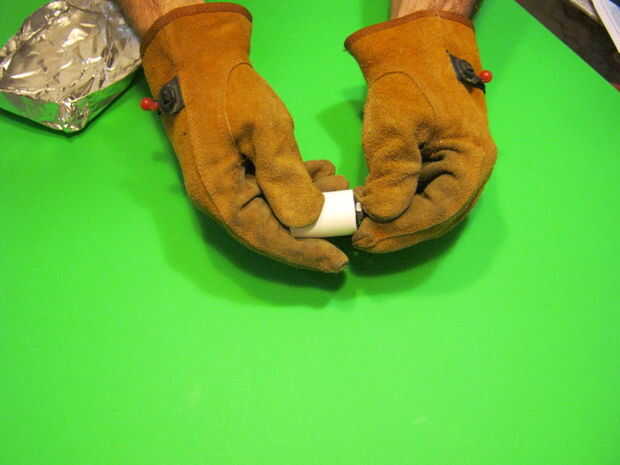

4.) una vez que el plástico es blando, puede presionar el acoplamiento del PVC sobre el cojinete hasta que el cojinete esté al ras con el extremo del acoplamiento.  (Asegúrese de usar guantes resistentes al calor!)

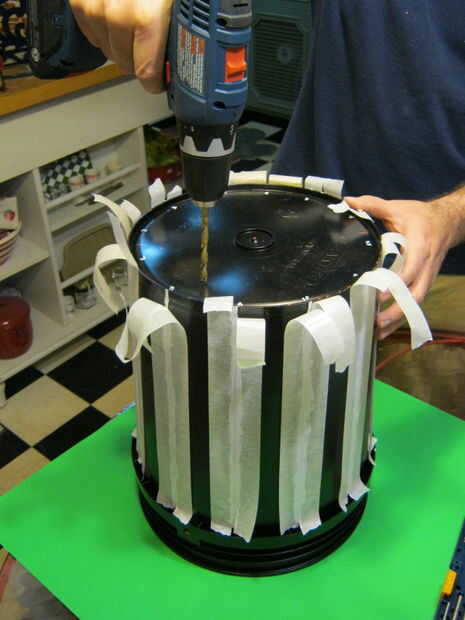

5.) Perfore un orificio de 1/4" en la parte inferior de la cubeta cerca del borde exterior.  Deslice el tornillo de la palanca por el agujero y fíjelo con una tuerca.
