OLED Magic 8 Ball con actitud (1 / 9 paso)

Paso 1: Piezas y herramientas

1. Pantalla OLED (Adafruit.com # 938)
2. LiPo batería de 3.7 V 1200 mAh, (Adafruit.com # 258)
3. Microcontrolador Arduino-compatible de Flora (Adafruit.com # 659)
4. Acuario con cable interruptor de flotador de Sensor de nivel líquido del agua; re-purposed como un cambio de orientación de Amazon.com
5. 5 jefe del pin de macho (generalmente usted tendrá que cortar 5 pernos de una larga hilera de pines de cabezal, Adafuit.com, Digikey, etc..)
6. 2 jefe del pin de macho (generalmente usted tendrá que cortar 2 pins de una larga hilera de pines de cabezal, Adafuit.com, Digikey, etc..)
7. 5 jefe del pin de mujer (generalmente usted tendrá que cortar 5 pernos de una larga hilera de pines de cabezal, Adafuit.com, Digikey, etc..)
8. 2 jefe del pin de mujer (generalmente usted tendrá que cortar 2 pins de una larga hilera de pines de cabezal, Adafuit.com, Digikey, etc..)
9. 3" PVC tubo de 35 mm de largo
10. 3/4" PVC tubería de 25 mm de largo
11. Casquillo de extremo de tubo de 3/4" PVC
12. Hoja de plástico transparente de 2" cuadrado (lo obtuve de embalaje de la ampolla)
13. Fieltro o espuma stock de hoja aproximadamente 1/16 pulgada de espesor (sólo es necesario 1 pulgada cuad.)

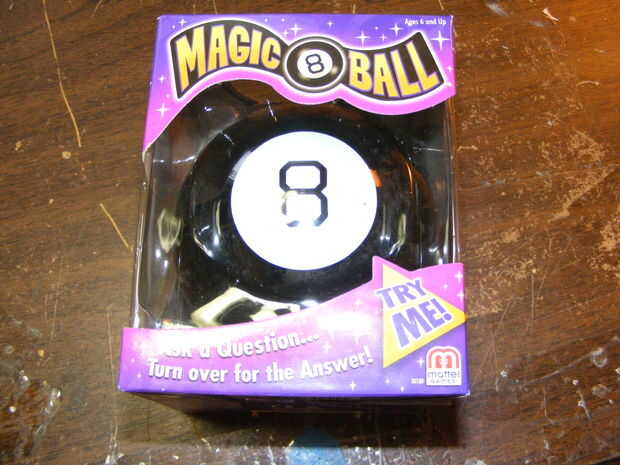

14. Magia 8-Ball, usted puede comprar una Magic 8 Ball en más tiendas de juguetes, yo tengo la mía en Toys R Us por $12
15. Cinta de 3 M 03614 montaje Scotch 1/2 "x 15' moldeado de Amazon.com
16. multi-trenzado de calibre 26 color cable de conexión

Herramientas

1. Herramienta rotatoria Dremel
2. Soporte de taladro Dremel

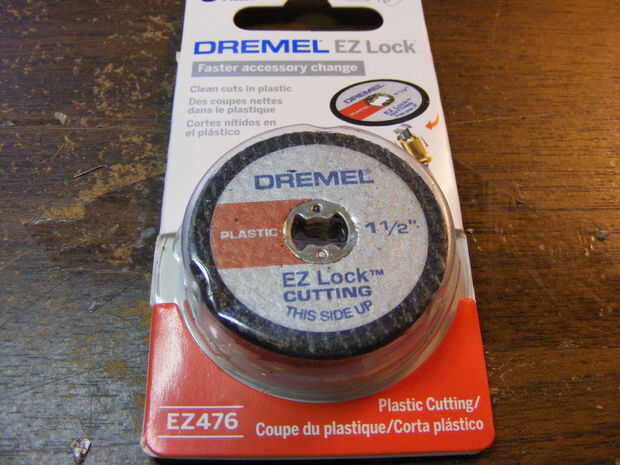

3. Dremel 1.5" disco diámetro de corte de plástico (ver foto) y mandril de montaje EZ-Lock
4. Cortador de carburo de tungsteno Dremel 9901 (probablemente hay mejor cortadores de diámetro 1/8 para el plástico, pero esto es lo que usé)
5. Cortador de alta velocidad Dremel 115
6. Arma de pegamento caliente
7. Soldadura de hierro
8. Alicate cortador/pelador de alambre
9. Sierra para metales
10. Tijeras (pesados)
11. Marcador permanente negro
