Paso 4: Cableado conexiones de Flora a interruptor de flotador y pantalla OLED

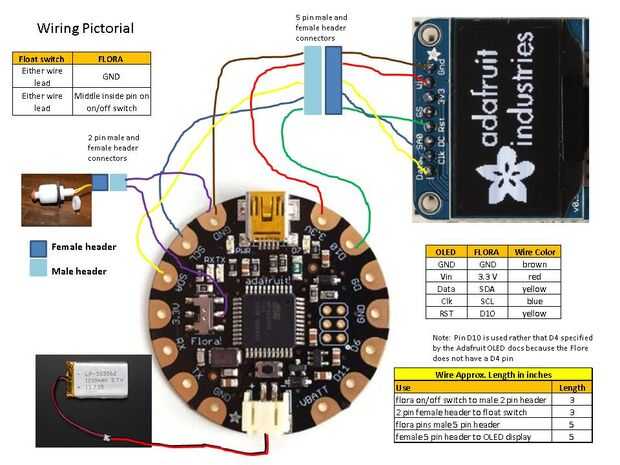

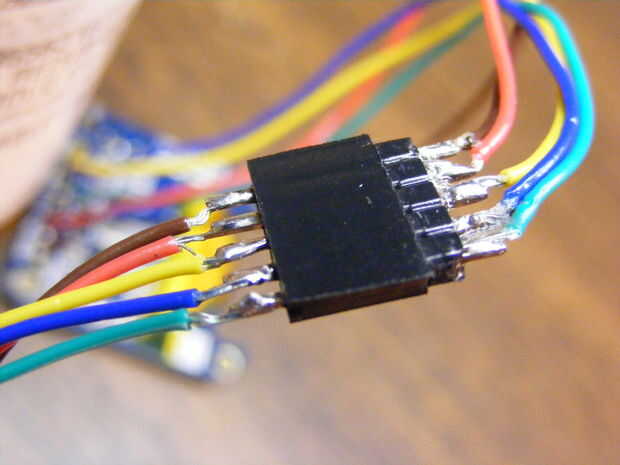

una) te recomiendo comenzar este paso revisando primero la pictórica de cableado y las fotos. Sólo hay 7 conexiones para hacer: 2 entre la Flora y el interruptor de flotador y 5 entre Flora y pantalla OLED.

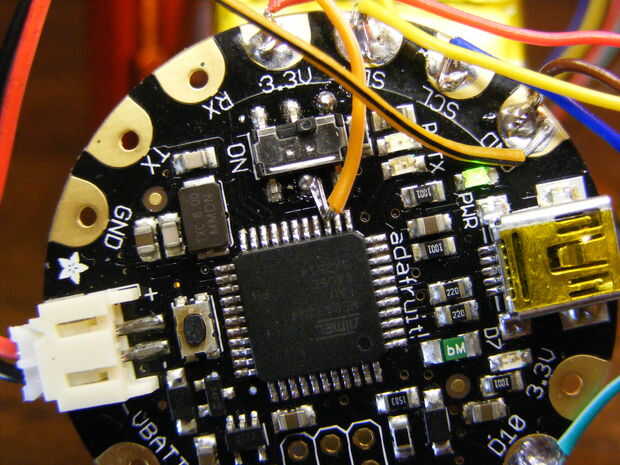

b) lo más difícil para la soldadura de conexión está en la Flora a bordo encendido/apagado interruptor medio dentro de pin. Comenzar agregando una gota adicional de la soldadura al perno, con soldadura de estaño el alambre de conexión y finalmente colocar el alambre estañado sobre el pasador del interruptor y usar el soldador para derretir la soldadura para hacer el empalme.

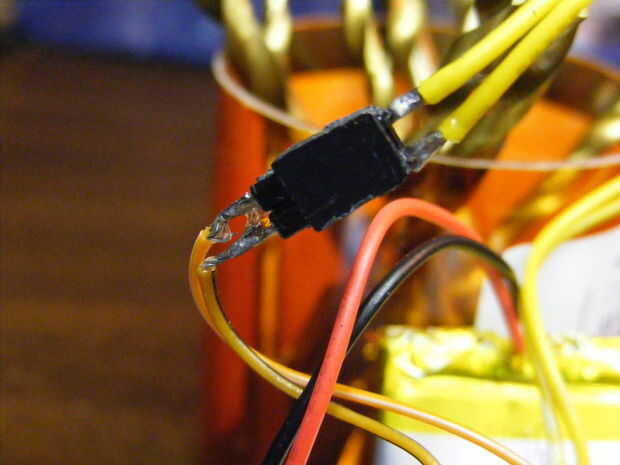

c) el interruptor de flotador, los cables necesitan cortar hasta 3 pulgadas de largo, luego soldar un conector hembra 2 pines a los extremos del cable. Compruebe que el conector puede pasar libremente a través del agujero de 5/16 perforado en la parte superior del tapón de PVC - si no, solo limar los lados del conector un poco.

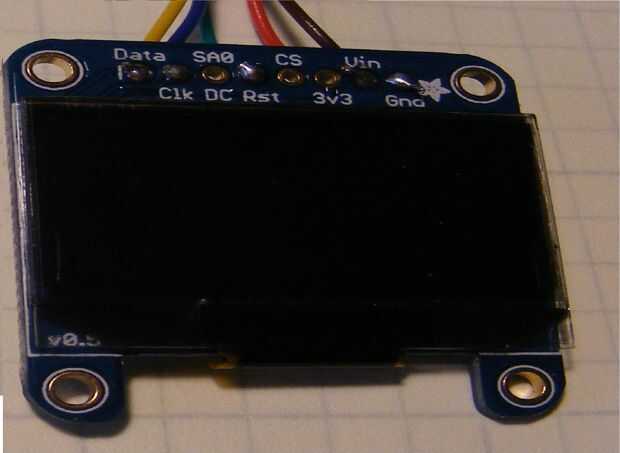

soldadura d) no el cable OLED lleva al mismo lado de la Junta como la pantalla ya que esto impedirá montaje adecuado a las 8 de la bola en - algo de la soldadura de los cables para el tablero lado opuesto la pantalla. También, porque estamos usando I2C para comunicar con el OLED de la Flora, necesitará de la soldadura de pernos SJ1 y SJ2 cerrados como se indica en la parte posterior del PCB OLED.
