Paso 4: Preparar el tablero de PC
Si es necesario, corte los cables del interruptor DPDT para que sean una longitud conveniente para la caja. Dejar cierta holgura para permitir la fácil instalación del interruptor más adelante.

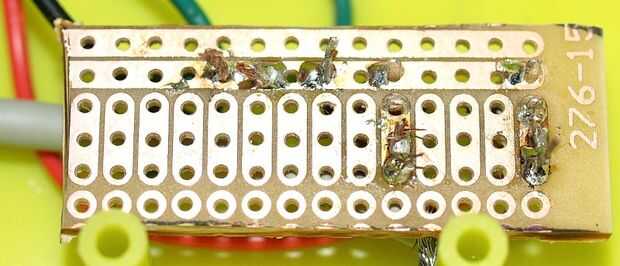

Soldar los componentes a la placa de la PC utilizando el esquema proporcionado.
- SW1 - Interruptor de DPDT
- SW2, SW3 - SPST
Prueba su circuito usando un medidor múltiple. Una vez que estés satisfecho con los resultados, enchufe el cable de la cámara y prueba.
- Interruptor DPDT dará lugar a un empuje de botón completo - la cámara debe enfocar y suelte el disparador inmediatamente.
- SW2 deben despertar la cámara lite-sueño (monitor apagado) pero hacen nada por cuenta propia
- SW3 debe auto foco y metro
- SW3 y SW2 presionados juntos deben resultar en foco y disparador. Presione SW3 para enfoque y SW2 para lanzar el obturador cuando esté listo.
Corte la porción usada de la placa de PC gratuita utilizando la herramienta Dremel.
¡ CONSEJO!

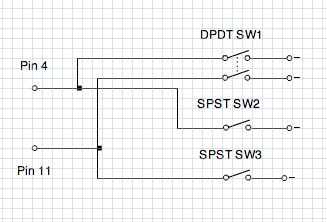

Si no está familiarizado con esquemas electrónicos, los círculos en el lado izquierdo del diagrama indican las conexiones para el cable de pines 3 y 11. Los círculos a la derecha con un "-" al lado de ellos indican la terreno. cajas de sólidos en las líneas indican las conexiones entre alambres. Líneas cruzadas no conectan a menos que haya una caja encima de ellos.
Tenga en cuenta que el esquema a continuación es incorrecta; Pin 4 debe ser el pin 3. Gracias a todos que este señalado!
