Paso 4: Montaje del PWB de producción

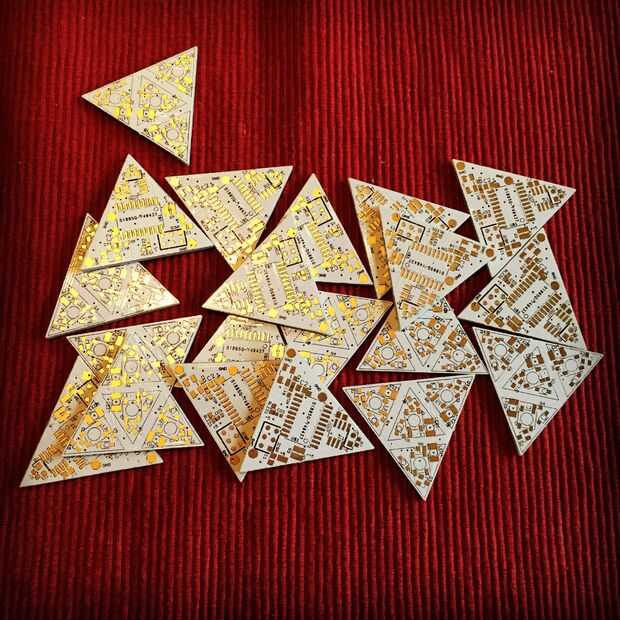

Una vez que el circuito fue diseñado y probado, podría pasar a producción. Porque el interior del globo óptico es un icosaedro con 20 caras, necesito PCB total 19 (la parte inferior del icosaedro se sacrifica para el pilar de montaje). Tuve 20 hecho en caso de que necesitaba un repuesto. Tenía hechos en el extranjero con soldermask blanco: estaban muy baratas, pero tomó más de un mes en llegar debido a las demoras aduaneras.

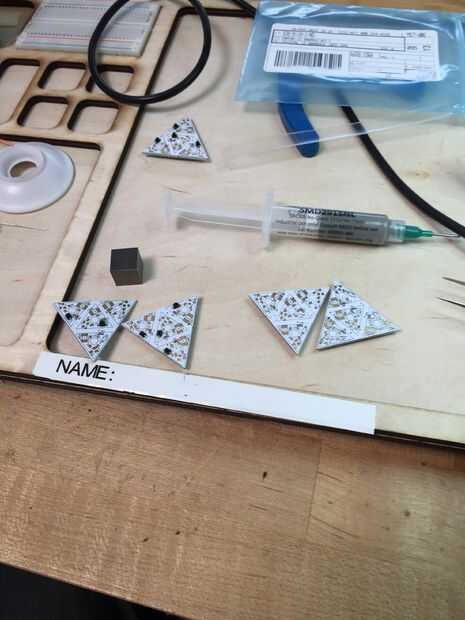

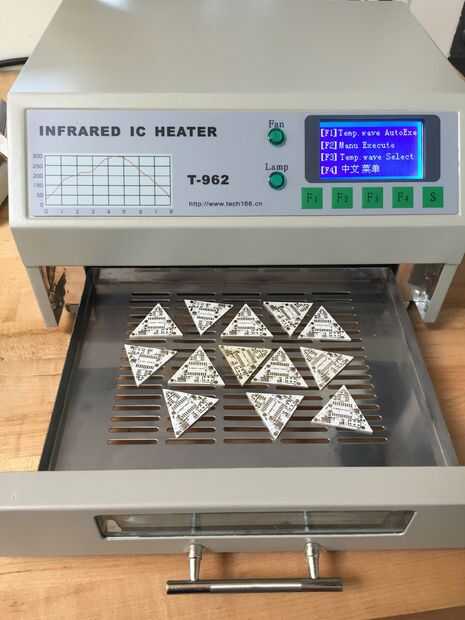

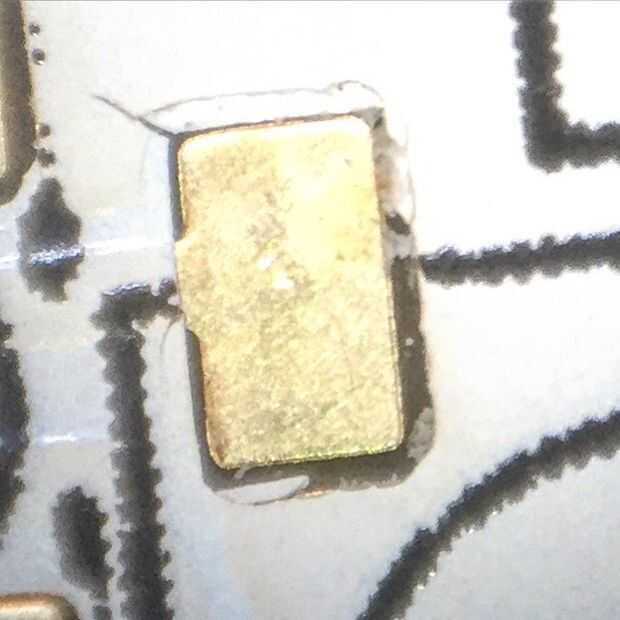

Flujo-soldar los cristales SMD que no eran fáciles de soldadura de mano con el nuevo horno de reflujo en el muelle 9. Mano-soldar todos los componentes: porque no tengo una galería de símbolos de soldadura buena esto era simplemente tan rápido.
