Paso 5: Producción PCB

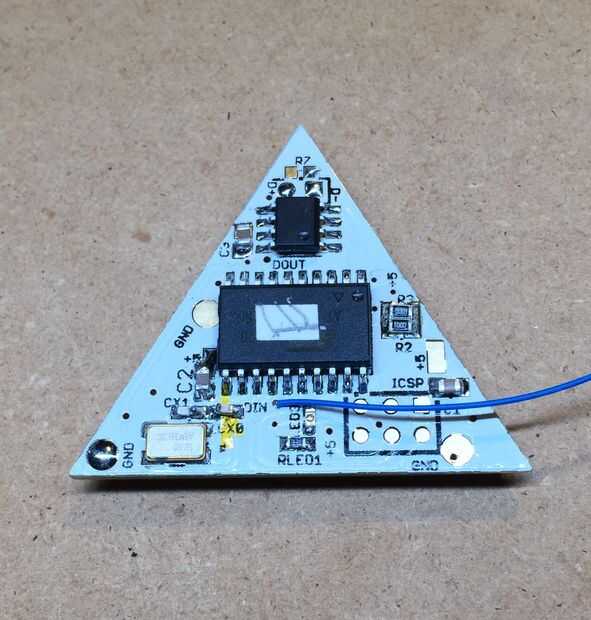

Aquí son acercamientos de uno de los 19 PCB que el interior de la esfera óptica del azulejo. En la parte inferior son el microcontrolador y RS-485 transceptor ICs, así como el cristal de reloj, programación encabezado, LED de estado, LED actual limitación resistencias y condensadores de bypass.

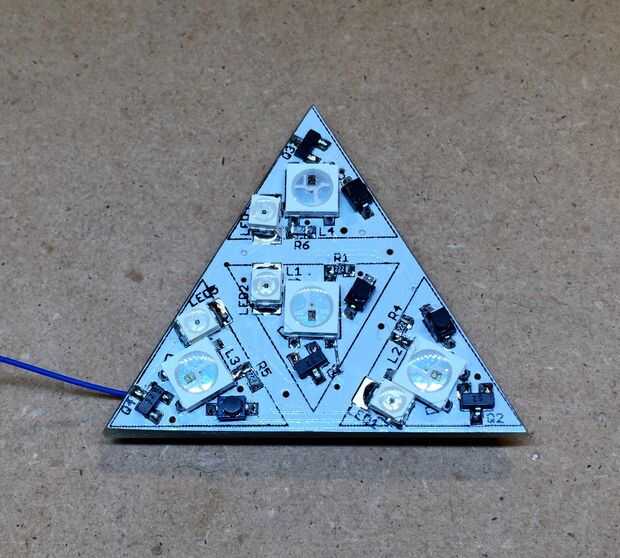

En la parte superior se pueden ver las cuatro secciones triangulares: cada uno aparea un segmento de la esfera. En el centro de cada triángulo es el LED RGB de WS2812B; a ambos lados es el LED infrarrojo (cuadrado blanco) y fototransistor IR (punto negro) así como el transistor de conmutación (paquete de 3 pines SMD).
