Paso 7: Montaje del PWB y la integración

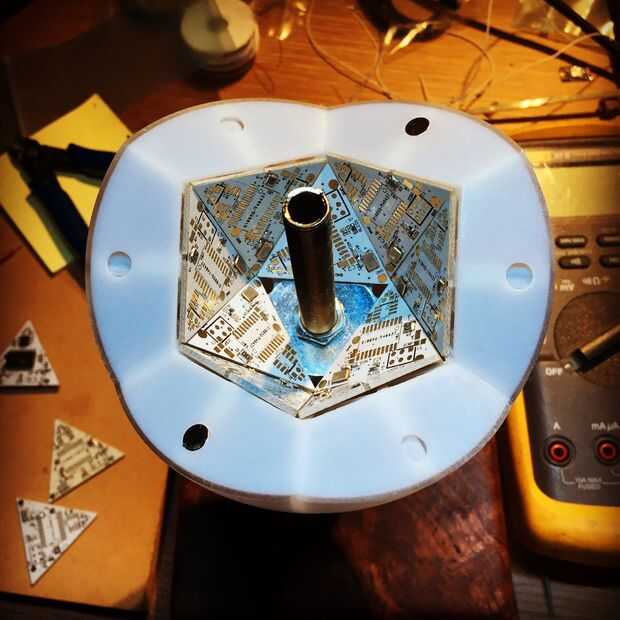

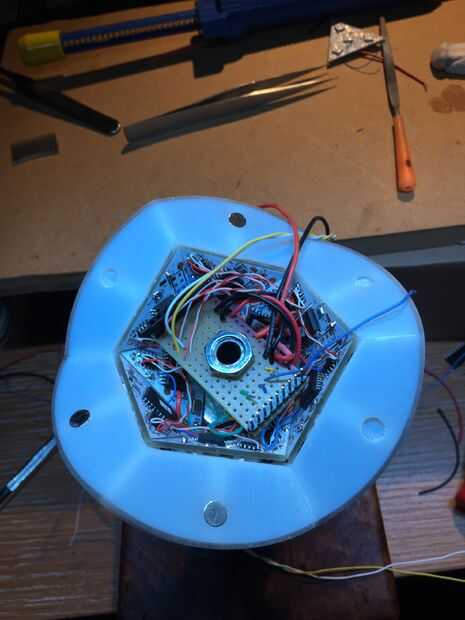

Una vez individualmente fabricados y probados, llegó el momento de los PCB del alambre juntos. EachPCB tiene seis conexiones: Alimentación 5V, masa, llevó datos en datos del LED hacia fuera, y dos cables de los datos diferenciales en serie RS-485. Las líneas de datos del LED están encadenada: cada PCB está conectado con sus vecinos por aguas arriba y aguas abajo. Todas las conexiones son buses que cada tablero está conectado a los mismos cuatro cables. Para ayudar a conectar los buses, hice un tablero de autobús de protoboard que se acopla a la varilla roscada. Esto también tiene enchufes para conectar los conectores de la parte superior del globo.
