Paso 1: Averiguar qué incluir en la placa y el chasis del edificio
La elección de lo que ha sido añadido a la placa vino de lo que tenia en mis cajones de piezas. Tengo bastantes vúmetros analógicos que quería usar, así que decidió incluir un centro de cero y un medidor de VU regular. Tenía un módulo LCD extra que sería útil para tener. Un viejo transformador basado en fuente de alimentación de una fuente que genera 5, 12-0-12V que sería útil incluir. Además de una fuente de alimentación variable basado en un módulo de ebay que conectaría a otra fuente de 32V la verruga de la pared de un escáner de la impresora de HP. Y luego por supuesto los potenciómetros, interruptores y conectores que son difíciles para la interfaz de un protoboard. Y por supuesto la placa sin soldadura. Un componente fundamental que tenía que comprar de ebay eran las tomas de Rúbrica femenina frágil. Estos conectar a los diferentes componentes y permiten los cables para conectarse en y hacia fuera.

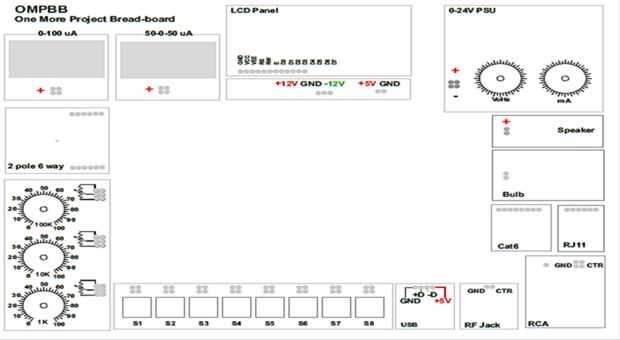

Una vez que tuve las piezas recogidas, mide las dimensiones de cada uno y dibujaba cuadros para representar esas piezas en un programa de gráficos y juega con diferentes diseños hasta que estaba contento con el arreglo final. La placa entera fue diseñada para caber en un tamaño de página carta de Estados Unidos (8,5 pulgadas por 11 pulgadas). Para imprimir una copia de la disposición y confirmó que las piezas se acoplarán.

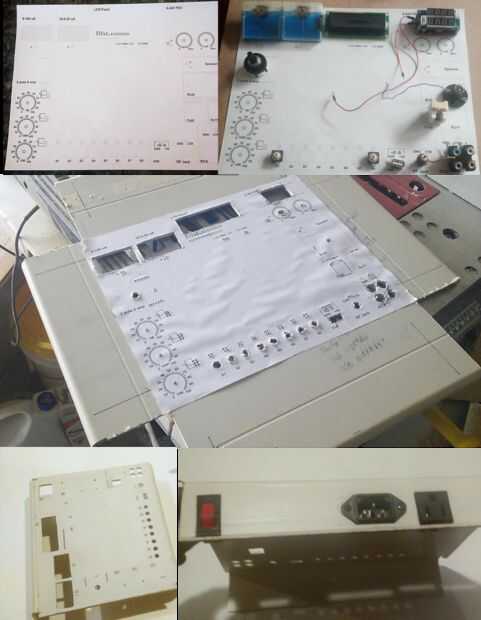

Reutilizar la hoja de plástico superior de una tableta grande de Summgraphics antiguo como base para la placa. Pega la plantilla de papel para esto y cortar como muchos de los agujeros con una dremel. Luego doblar los bordes de la lámina de plástico después de calentarlo con una pistola de aire caliente. Algunos más corte de orificios de los interruptores y enchufes de CA IEC seguidos insertando en el panel de plástico.
