Paso 4: Añadiendo energía a la placa de prototipado

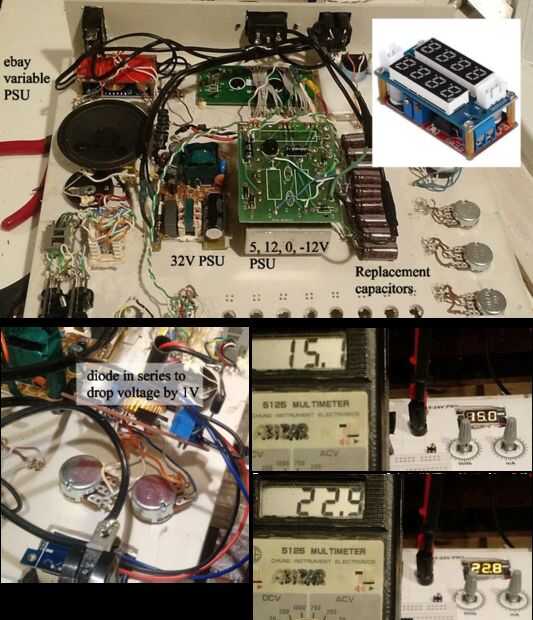

Había soldado los cables AC - terminal vivo del conector IEC fue conectado con el interruptor y la otra terminal del interruptor fue conectada al terminal vivo del enchufe accesorio. Se sueldan los alambres vivos y neutrales a las entradas de AC de 5, 12, 0, -12 V de la fuente (basado en LM7805, ICs 7812 y 7912) que vino de una verruga de la pared; y el suministro de una interruptor de modo 32 V 330 mA. La fuente de 5-12 V se modificó mediante la sustitución de los condensadores grandes soldados en la placa de circuito con un banco de condensadores (que se muestra a la derecha) para permitir que el módulo de ajuste de la profundidad de la caja.
Las salidas de los 5, 12, 0, -12 V fuente fueron soldadas a las patillas hembra. La salida de la fuente de 32V fue alimentada a un módulo de fuente de alimentación variable comprado de ebay (mostrado como un recuadro en la imagen). Los resistores variables de presets en el módulo de ebay desoldar y reemplazados por cables que condujeron al estándar potenciómetros de 10K. La salida de este módulo ebay fue conectada a los postes y pines del conector hembra. Cuando he probado la fuente de alimentación variable, fluctuaron las lecturas en la pantalla de LED incorporado. Comprueba la evidente cortos y mal cableado pero no podía solucionarlo. Preocupó de que ese módulo no han sido capaces de manejar los 32V de entrada aunque las especificaciones indican que pudieron. El módulo tenía condensadores 35V tan bonito cerca del borde. Tuve un módulo adicional sin usar, cuando me este enganchado hasta mi fuente de banco, el display de LED no iluminan incluso. Por lo tanto decidió Quite la pantalla y el módulo sin él. Parecía funcionar. Así que coloca un módulo digital voltímetro a través de la salida y añadido un diodo en serie entre el módulo de 32V y el módulo de fuente de alimentación variable de ebay de entrada y conectado estas detrás en el caso de la protoboard. Probado y ha funcionado. Tan bien grabado y pegado de los componentes.
