Paso 3: Seguidor de tensión/tampón

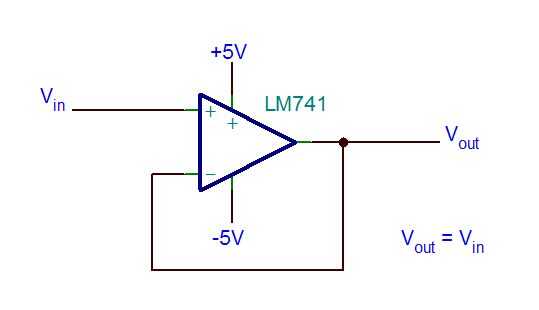

Uno de los usos más básicos de amplificadores operacionales es el seguidor de tensión o buffer (imagen 1). Amplificadores operacionales ideales tienen la característica que tienen impedancia de entrada infinita, así que si hay un punto en el circuito donde no se dibujar demasiado actual de la porción anterior del circuito, pero todavía necesitará usar el nivel de voltaje ya que es, puede Agregar entre un seguidor de voltaje/tampón. Este búfer de la parte anterior de su diseño de demasiada corriente permitiendo la tensión de salida que siga exactamente la entrada.

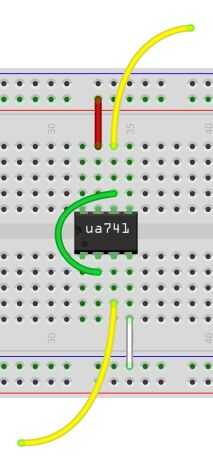

Construcción: Conectar el +-poder suministrar pernos al pin 7 (+) y pin 4 (-). Poner un cable de puente entre los pines 2 y 6. Conectar el pin 3 a la señal de entrada. PIN 6 es la salida. (imagen 2)
Un ejemplo de esta pequeña joya en acción, consulte el paso 6 en este Instructable. Sin el seguidor de voltaje, la forma de onda de salida está distorsionada debido a las características del transistor.
