Paso 1: Piezas y herramientas lista
Ya que es más un guía que un proyecto específico, la lista de piezas y herramientas puede variar mucho. Dicho esto, que he enumerado los componentes básicos que estoy usando.

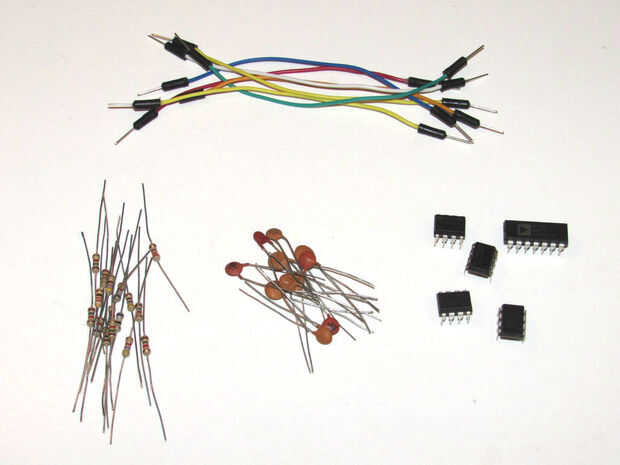

Partes:
- 8-pin DIP IC de op-amp. Todos los chips tienen sus fortalezas y seaknesses. Para un IC amplificador operacional buena, robusta, versátil, consigue algunos 741 chips. Están disponibles en muchos manufactureres bajo nombres diferentes slighltly. Sólo tiene que buscar "741" en el ID del chip. Si usted necesita chips de alta velocidad, conseguir el OP27 o un OP37. Los circuitos que se pueden construir con casi cualquier amplificador operacional IC disponible.
- Varias resistencias. Ganancia está directamente relacionada con la relación en hoja dos resistencias, por lo tanto múltiplos de número entero será más fácil trabajar con. 100, 220, 330, 470, 680, 1 k, 2.2 k, 3.3 k, k 4.7, 6.8 k, 10 k, 20 k, 47 k y 100 k son todos buenos valores para tener a mano.
- Cables del puente como sea necesario
- Condensadores de disco de cerámica diferentes según sea necesario. 1nF-100nF (101-104) son valores fáciles de obtener y trabajar con.
Herramientas:
- fuente de alimentación
- generador de forma de onda
- osciloscopio

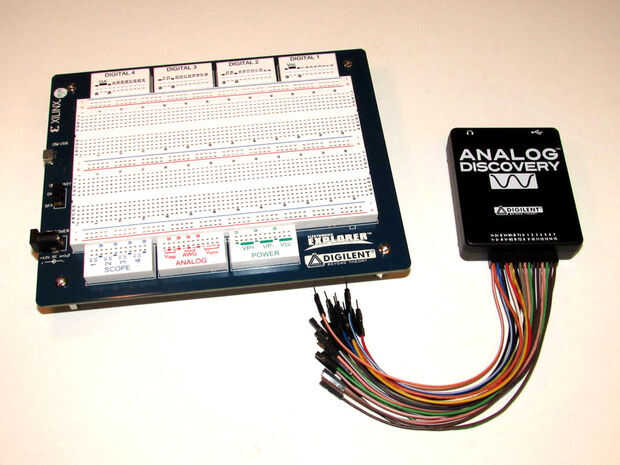

Estas herramientas pueden ser caros y ocupan mucho espacio, por lo que recomiendo el Descubrimiento de Digilent análogo o la Tarjeta explorador de electrónica, que contienen los tres en uno simple, fácil de usar paquete. Requieren el software libre de formas de onda . Yo uso el descubrimiento más a menudo como los canales de alcance son completamente diferenciados, pero para algunas de las imágenes que necesitaba más de dos canales, así que usé la tabla EE. También, el descubrimiento puede suministrar +-5V en sobre 150 mA, por lo que todas las conexiones de Vs será los valores respectivos. La Junta EE puede suministrar +-9V en hasta +-2A si necesita más potencia.
La última

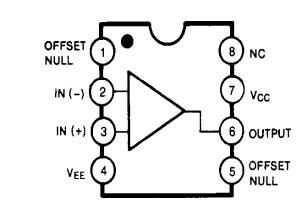

es de un diagrama de pines del op-741 amp, que es el chip que va a utilizar. Verifique el diagrama de pines para el op-amp que desea utilizar, especialmente chips que tienen múltiples op-amperios en un solo paquete. Voltaje positivo de la fuente de alimentación se conecta al pin 7 y el negativo al pin 4. Pin 2 es la entrada inversora y el pin 3 es la entrada de no inversión. PIN 6 es la salida. Los pines 1 y 5 son las patillas nulas desplazamiento, que se usan con frecuencia y así no se tratarán en profundidad aquí como op-amps la mayoría ni siquiera tienen, especialmente en grandes paquetes de doble y cuádruples. Pin 8 no está conectado.
