OP-amp básico (parte 2) (2 / 9 paso)

Paso 2: verano

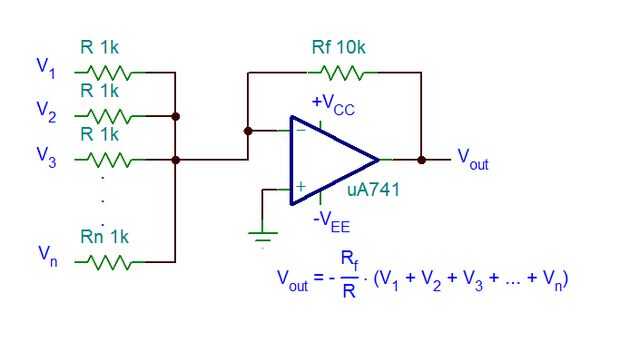

El verano se utiliza para agregar dos o más voltajes juntos a través de una escalera de entrada resistencia (imagen 1). Las resistencias pueden ser del mismo valor nominal de (etiquetado, no real), o pueden ser diferentes. Si son diferentes, tenemos un verano ponderado. La ecuación para Vhacia fuera se muestra en la imagen esquemática. El valor de cada entrada se da un porcentaje o peso del conjunto. Al sumar todos los pesos, le da su salida, por supuesto invertida porque estamos usando la entrada inversora. Tenga en cuenta que todavía podemos implementar aumento, determinado por Rf/R.

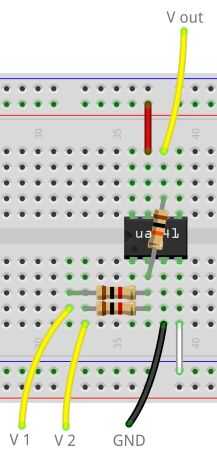

Construcción: Conecte su (+) y (-) alimentación a pernos de 7 y 4, respectivamente. Coloque todas sus resistencias de entrada en paralelo, conectando un extremo de todos ellos juntos, ya sea en la misma fila de un protoboard o con puentes. Deje los otros extremos de las resistencias desconectados unos de otros, conexión de las entradas a una resistencia. Conecte el resistor de retroalimentación (Rf) entre los pines 2 y 6. PIN 6 es su salida. (Imagen 2)

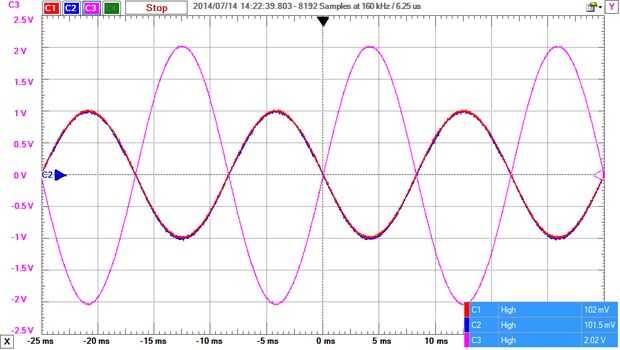

De la imagen del ámbito de aplicación, podemos ver que si nos de entrada 100mV en ambas entradas (200mV total), nos salga 2V (200mV * ganancia de 10). (Imagen 3)

¿Cómo escalar nuestros aportes para tener más o menos peso? Cambiar los valores de las resistencias de entrada. La obtiene de matemáticas un poco más divertido, pero no en todos. -Vout = Rf * (V1/R1 + V2/R2 +... + Vn/Rn) imágenes 4 y 5 muestra el resultado de cambiar la resistencia de entrada de V2, primero 500Ω y luego 2kΩ, respectivamente.

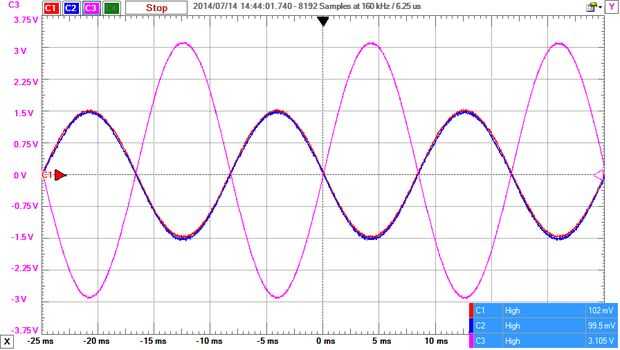

Con las resistencias de entrada, cada entrada tiene el mismo peso, por lo que el total es una simple suma. Cuando la resistencia de una entrada, la ganancia es ahora mayor, y por lo tanto tiene entrada más en el sistema, dando más peso a la entrada en relación a la salida, la cual aumenta linealmente. Como una resistencia de entrada aumenta, la ganancia para de entrada disminuye, mientras que la ganancia de la otra (s) mantiene igual, por lo que el peso de una entrada ahora va abajo. Con 500Ω, la ganancia es 10kΩ/500Ω = 20 X. Tan la entrada 100mV se convierte en salida de 2V, mientras que los otros 100mV de entrada salidas de 1V. Añadir get y 3V en imagen 4. Si la entrada cambia a 2kΩ, es ahora 10kΩ/2kΩ = 5 X para esa entrada. 100mV se convierte 500mV, la otra entrada se mantiene en 10 X para la salida de 1V, y obtenemos un total de 1, 5V, como se ve en la imagen 5.

Todo esto junto viene muy bien cuando desea convertir señales digitales a señales analógicas. Si no estás familiarizado con números binarios y a contar, leer este. Si asumimos que una digital de 4 bits de entrada, con cada bit atado a uno de cuatro entradas del verano, entonces si todos los bits son 0, obtenemos el valor más bajo hacia fuera, 0V. Si todos los bits son altos, tenemos nuestra tensión máxima determinada por el (+) tensión de alimentación y la ganancia. Como nos cuente de 0 a 15 en binario en las 4 entradas, obtenemos uno de los 16 valores posible tensión analógica del circuito. De matemáticas fácil, vamos a suponer una salida máxima de 4V, así que para cada número binario contamos encima, agregamos 4V/16 = 250mV. Para que funcione correctamente, necesitamos diferentes valores para las resistencias de entrada. Un vistazo rápido a cómo binario se convierte a decimal y ver que no todos los dígitos binarios tienen el mismo peso, y están relacionados por potencias de 2. Así que ajustamos nuestras resistencias de entrada para que coincida con la misma relación, con los valores de 1kΩ (2 ^ 0), 2kΩ (2 ^ 1), 4kΩ (2 ^ 2) y 8kΩ (2 ^ 3) atados a entrada bits 0-3, respectivamente. Imagen 6 muestra el resultado con las escaladas resistencias con la transición entre los valores digitales de 4ms. La resolución es realmente áspera debido al reducido número de bits en la entrada. Como se mencionó, sólo 4 bits permiten 16 valores posibles (2 ^ 4). Con 8 bits, que crece a valores de 256 (2 ^ 8), con 16 bits tenemos 65536 (2 ^ 16), y 32 bits da 4,3 billones (2 ^ 32). Con valores más para elegir, tenemos mucho mayor resolución porque cada paso es menor y podemos manipular la forma de onda para proporcionar cualquier forma que desee en casi cualquier frecuencia justo por la entrada digital de programación. Esto es cómo el tablero analógico descubrimiento y EE genera formas de onda.

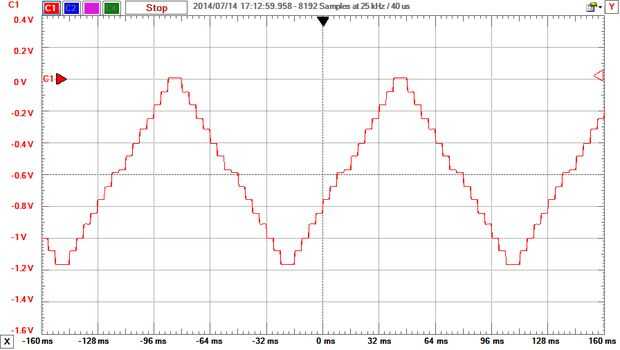

Imagen 7 muestra lo que sucede a la salida cuando los resistores de entrada son iguales y por lo tanto, todas las entradas tienen igual peso. Definitivamente, no una buena forma de onda.
