Paso 5: integrador

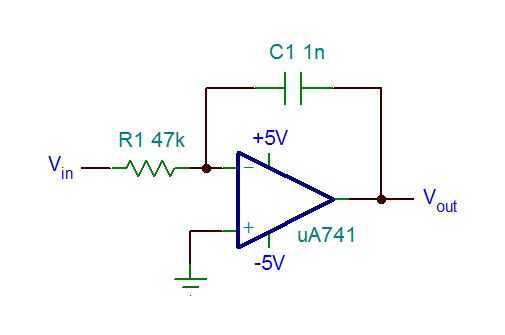

Integradores son el inverso de diferenciadores. Si nos fijamos en el diferenciador otra vez, verás que es muy similar a un filtro de paso alto, con el condensador hacia fuera delante de la entrada. Para convertir un filtro de paso bajo, solo Coloque el condensador en el op-amp. Da vuelta hacia fuera, el integrador es notable similar a un filtro de paso bajo. (Imagen 1)
Porque es tan similar a un filtro de paso bajo, cosas extrañas suceden a altas frecuencias, así que evite los. Utilizando la fórmula para la frecuencia f = 1 / (2π * R * C), podemos calcular la frecuencia de corte de nuestro circuito.

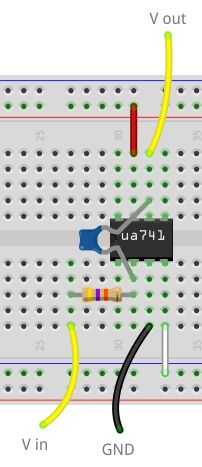

Construcción: Conexión de la alimentación como antes, '+' al pin 7 y '-' al pin 4. Conectar la resistencia entre la entrada y el pin 2. El condensador va en los pines 2 y 6. El pin 3 está conectado a tierra. (Imagen 2)

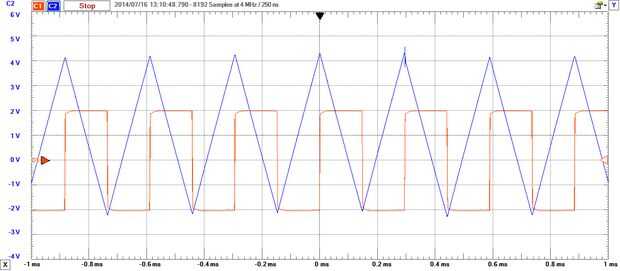

En la imagen 3 podemos ver cómo la entrada de onda cuadrada genera una salida de onda de triángulo. Es de esperar que la onda del triángulo genera una onda cuadrada cuando pasamos por el diferenciador. La señal utilizada fue una onda cuadrada de 2V (0 p) a 3.4 kHz. Observe que hay algunas anomalías en la onda del triángulo. Estas son debido a las características de rendimiento de la viruta. Cuando cambió el ua741 para un OP27, imagen 4 es el resultado con la misma señal de entrada.
Imagen 5 muestra el resultado de una onda senoidal de 3.4 kilociclos de entrada. Aviso que es solo una fase cambió de puesto la onda de seno, esta vez de-90 grados, como cabría esperar el integral de la función seno para ver (otra vez, recuerde que tenemos invertido primero la onda senoidal). Aviso que tenemos las anomalías de la viruta así.
Una desventaja a integradores es que porque no hay ninguna realimentación entre la salida y entrada, el punto 0V a la salida será arbitrario. Pasando la señal a través de un pequeño transformador de 1:1 o filtro de paso alto, atentos a las necesidades de frecuencia, eliminar el sesgo de la C.C. y centro la señal a cero.
