Paso 6: Generador de onda cuadrada
Generadores de forma de onda son circuitos que una señal variable de tiempo constante. Puede ser cuadrado, triángulo, sinusoidal, rampa arriba, rampa abajo,... etc. La lista va en y francamente, que una forma de onda puede tener cualquier forma que desee.
El primer ejemplo es un generador de onda cuadrada. Esto es esencialmente un comparador conectado de modo que la entrada de no inversión tiene una tensión de referencia constante y el perno de la inversión tiene una tensión de referencia basada en la tasa de carga y descarga de un condensador de temporización. Como el voltaje del condensador supera el voltaje de referencia, la salida oscila en el riel de '+'. Una vez que el condensador descarga, la salida entonces hace pivotar a la '-' rail. Ciclos de carga/descarga son constantes, según lo determinado por la constante RC del circuito, obtenemos una salida de onda cuadrada estable.

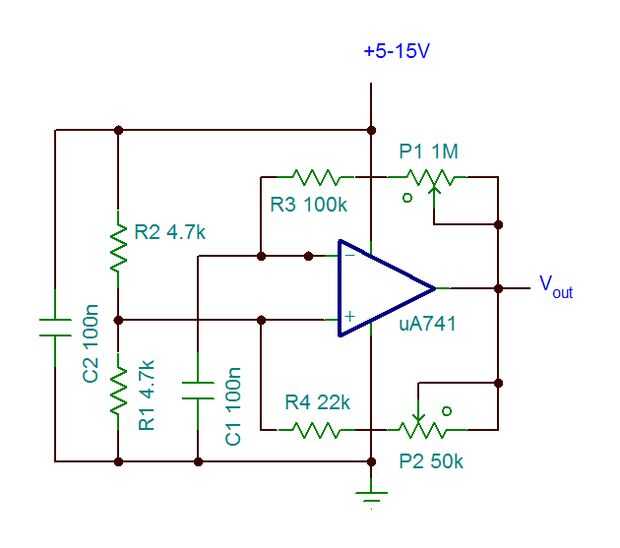

El circuito en la imagen 1 es un generador de onda cuadrada totalmente ajustable, que es una versión ligeramente modificada de una que encontré en el libro de Forrest Mims contador de tiempo, proyectos y circuitos optoelectrónicos y Op-Amp,, página 78. C1, R3, R4, P1 y P2 son los elementos de sincronización. Aumento de C1 disminuye la frecuencia de salida, mientras que disminuyéndolo tendrán el efecto contrario. P1 y P2 son útiles para afinar los ajustes, pero sustituirlos P1 con R3 y P2 con R4 está perfectamente bien. R1 y R2 se utilizan para ajustar el ancho de pulso. Al aumentar R1, ampliamos el ancho de pulso y disminuyendo, el ancho de pulso se reduce. También puede insertar un potenciómetro de 5 10kΩ entre R1 y R2, o incluso en lugar de R1 y R2, con el contacto de limpiaparabrisas conectado al pin de no invertir. Para capturar la imagen de alcance, intercambiaron P1 y P2 con resistencias a R3 y R4, respectivamente.
Construcción: Conecte el poder de '+' oferta al pin 7 y tie pin 4 GND. conectar un lado de un condensador de 100nF (104) al pin 7 y atar el otro lado a GND. conecten el otro condensador entre el pin 2 y tierra y uno de los 4.7kΩ resistencias entre el pin 3 y GND. Conecte el otro 4.7kΩ resistencia entre los pines 3 y 7. Las dos resistencias de 100kΩ (o 200kΩ solo 1) se conectan en serie entre los pines 2 y 6. Conecte los dos 22kΩ (o 1 47kΩ) resistores en serie entre los pines 3 y 6. (Imagen 2)

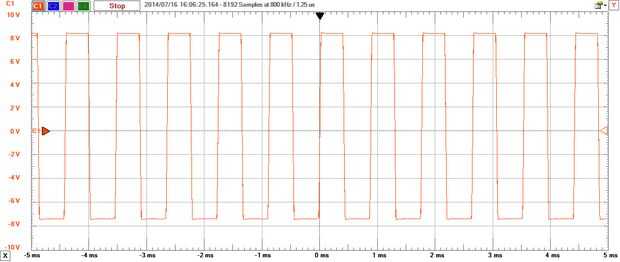

Imagen 3 muestra la forma de onda de la salida, a unos 300Hz.

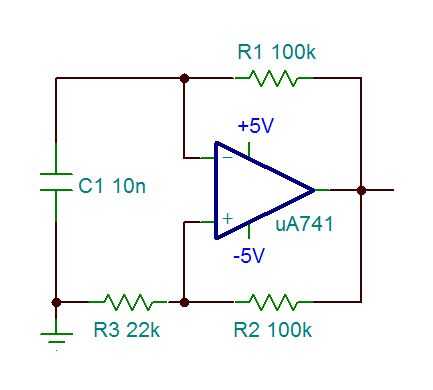

Imagen 4 muestra otro generador de onda cuadrada, éste es más sencillo de construir pero no como ajustable. R3 y C1 son los elementos de sincronización. Como cada uno aumenta, la frecuencia de salida va hacia abajo y viceversa.
Construcción: Conectar el '+' power suministro 7 y el '-' fuente con conector de 4. Conectar una resistencia de 100kΩ a través de los pines 2 y 6 y otro en los pines 3 y 6. Conectar el resistor de 22kΩ del pin 3 a GND y el 10nF condensador (103) del pin 2 a GND (imagen 5).

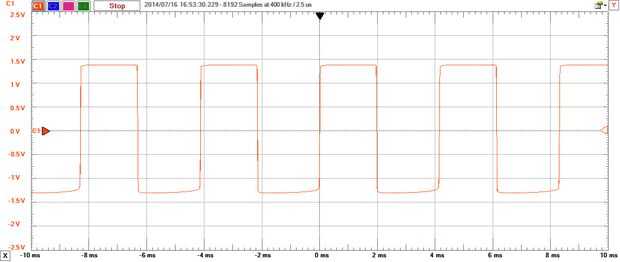

Imagen 6 muestra la salida funcionando sobre 1,3 kHz.
