Paso 7: Generador de onda de triángulo
¿Recuerde que el integrador que sólo construimos? Añadir un integrador a la salida del generador de onda cuadrada y se obtiene una onda triangular. Agradable y fácil. (Imagen 1)

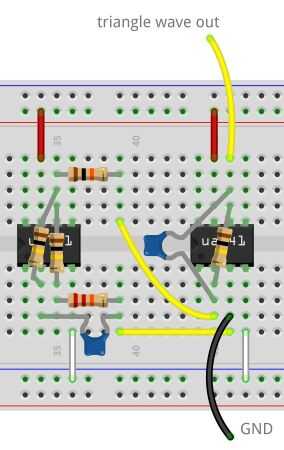

Construcción: Conectar un segundo amplificador operacional al poder como conectamos el segundo ejemplo de onda cuadrada. Colocar un resistor de 10kΩ entre la salida de la onda cuadrada y el pin 2. Conecte un resistor de 100kΩ y el condensador de 100nF (104) entre los pines 2 y 6. Lazo 3 pin a GND (imagen 2).

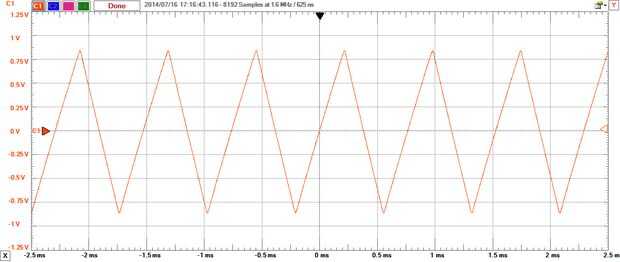

Imagen 3 muestra el resultado de la onda de triángulo la misma 1,3 kHz como antes.
