OP AMP PWM (3 / 3 paso)

Paso 3: Especificaciones y solución de problemas

Ciclo de trabajo: 0-100%
Potencia: -12 + 12V
Frecuencia: 5 Hz - 1 MHz

Solución de problemas:

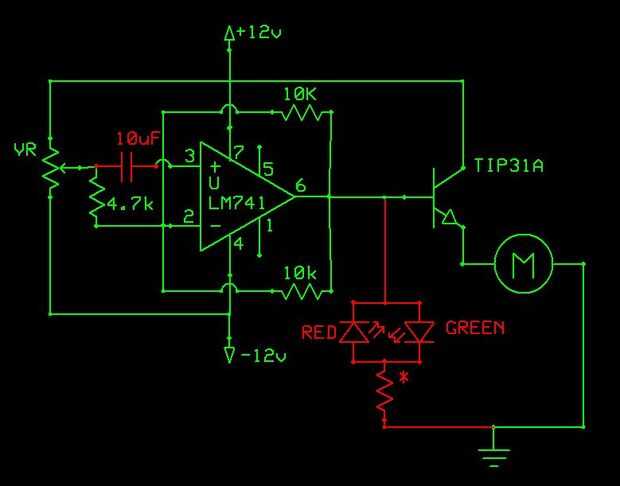

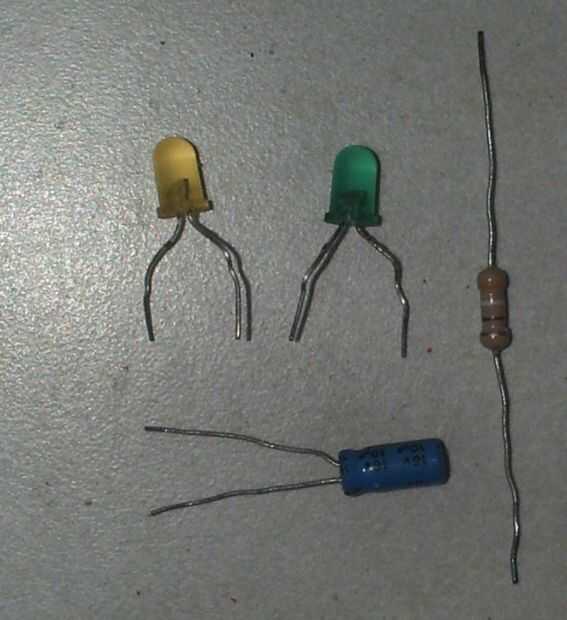

El rojo muestra los cambios en el circuito. El * es porque la vale depende el LED que utiliza. He utilizado 6V unos y sólo un 380 ohmnios. La tapa de 10 uF retrasa el circuito para que pueda ver el ciclo y pulso de la anchura. Si su oscilante no Compruebe la red de la regeneración y la olla. El LED no debe encenderse al mismo tiempo pero se parece a si aumentar la frecuencia.
