OpenDAC Seekat: 8 canales, 16 bits de bajo costo laboratorio CAD (1 / 8 paso)

Paso 1: Descripción general del Hardware y lista de piezas

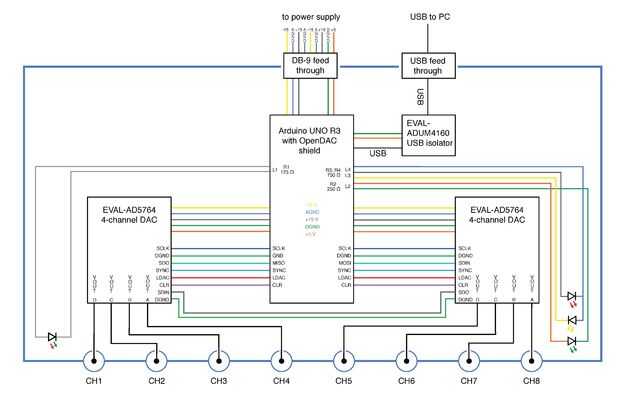

Seekat se basa en tablas de evaluación para el chip AD5764 de Analog Devices. Comunicación con las placas sobre el SPI se realiza con un Arduino, controlado por una aislado conexión USB a un PC. Para simplificar el cableado de comunicación y distribución de energía, utilizamos un escudo personalizado de Arduino. Arriba se muestra un esquema eléctrico completo.

Esta es la lista de la parte de Seekat. Asumimos que tienes hook-up wire y resistores de la viruta en mano. Si no, comprarlos también (ver esquema de valores de resistencia, tamaño 1206).

Una fracción significativa del coste proviene de la alimentación, el recinto y el aislador de la USB. Si el costo es más importante que el ruido se refieren (y las diferencias pueden ser menores) y aspecto (las diferencias no será menor de edad), puede ahorrar casi $500 al eliminar el aislante de la USB y encontrar alternativas de menor costo para la caja y fuente de alimentación, como muy barato, fuente de alimentación conmutada: Significa bien RT-65 C.
