Paso 2: Preparar las tablas de AD5764 y el recinto de la máquina

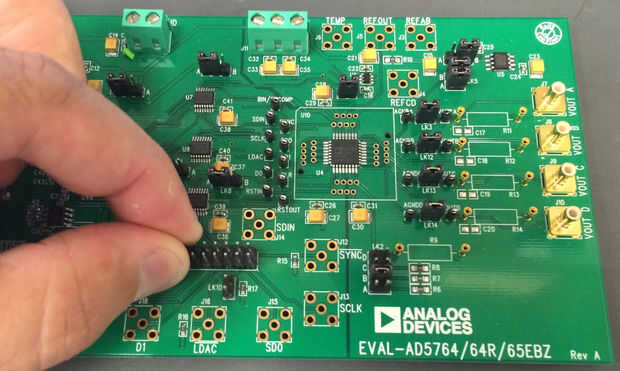

Soldar un 14 pines a la tarjeta eval AD5764 para que Arduino puede comunicarse con el AD5764 vía SPI. Puede que desee la parte superior para facilitar la soldadura de la parte inferior de la cinta.

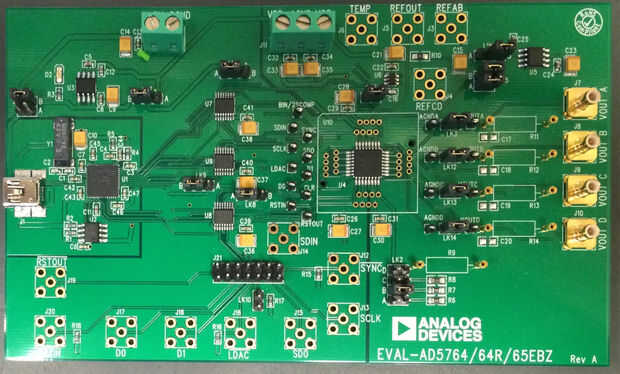

El Consejo de eval AD5764 tiene 14 puentes que varias opciones en el tablero. Consulte la hoja de datos para una descripción completa. Para el Seekat, establecer los puentes como este (ver la foto de arriba):
LK1: B LK2: B LK3, 5A, 5B, 6, 12, 13, 14: deje en su lugar LK4: B LK7: LK8 B: A LK9: B LK10: quitar LK11: A
Agujeros de la máquina en el panel frontal del gabinete para pasantes BNC e indicadores LED y en el panel trasero para el poder de D-sub y pasantes de la USB. Fije todos los pasantes a la caja y los paneles frontales y posterior. Para el mecanizado de simplicidad, hemos utilizado circular pasantes BNC. Usar arandelas de seguridad para los centros binacionales y que las tuercas de agradable y apretado; Alternativamente, D-agujeros de la máquina y obtener pasantes apropiados.
