Paso 5: Haga las conexiones de alimentación

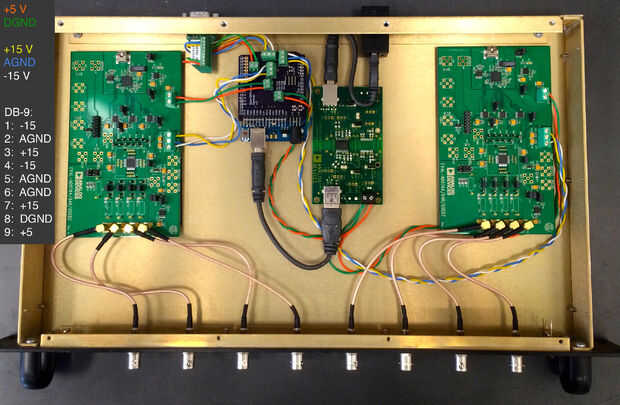

Hacer las conexiones de alimentación como se muestra a continuación. Pares trenzados para alimentación probable no tengan ningún beneficio, pero mantienen las cosas ordenadas. Usted tendrá un tiempo más fácil con los terminales de tornillo Si utilizas cable de conexión conductor sólido. Los cables SMB a los tableros AD5764 son conectados por debajo, pero otros cableado puede ser más fácil si usted salvar hasta el final.
Conecte un cable D-sub de 9 pines para la fuente de alimentación según el pinout que se muestra arriba.
No sople la Junta de evaluación: -15 V va a Vss, + 15 V va a Vdd.
