Paso 8: Hacer un dispositivo de medición
La mejor manera de medir un objeto está en lo real. Pero las medidas están en relación con dos puntos o superficies de la pieza. Es más difícil determinar un punto en el espacio 3D que se encuentra en nuestro sistema de coordinar de OpenSCAD.

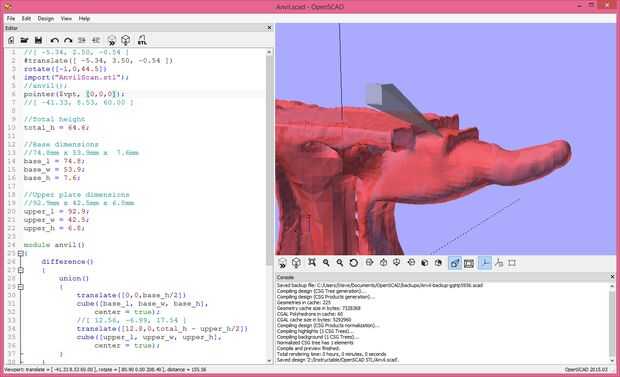

En el código siguiente se ha añadido un módulo llamado "puntero". Se compone de un casco con un cubo muy pequeño con centro = false y un más grande cubo adicional en el primer cuadrante. El centro = falsa pone una esquina del cubo pequeño en el origen. Luego podemos pasar parámetros rotar y traducir transforma. La traducción puede pasar $vpt para la medición interactiva. La transformación de rotación nos permite obtener el puntero en una orientación mejor para donde estamos midiendo. $vpt ata el punto de la aguja a la traducción de la visión y permite moverse por la vista panorámica. Tendremos que girar a diferentes puntos de vista a la Panamericana hasta el punto exacto. Nos podemos acercar muy cerca porque el zoom se centra en la traducción de la visión. Podemos ajustar con más precisión el puntero editando los valores después de que consigamos cerrar.
Podemos hacer algunas mediciones muy precisas.
