OpenVR - 3D impreso Rift por sólo 150$ (2 / 8 paso)

Paso 2: Hardware 1: sensor de Headtracking

Conexión de PIN

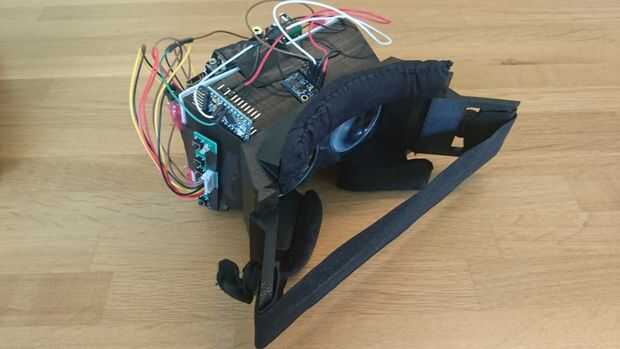

Vamos a empezar con la conexión del módulo sensor Arduino y GY85. Por favor conecte con cuidado los según la siguiente tabla de conexión.

GY85 - Arduino

  • SDA - A5
  • SDL - A4
  • VCC - VCC
  • GND - GND

Sketch de Arduino

Por favor, extraiga el contenido del archivo zip.

  1. Abrir el archivo /Arduino/Final_arduino_code.ino en el Arduino Software
  2. Conectar Arduino al PC mediante cable USB-TTL
  3. Añadir sketch en Arduino

Prueba

Usted encontrará un bosquejo del proceso en el contenido del zip. Recibirán datos de headtracking sensor de Arduino. Entonces obtendrá una representación visual de la rotación.

Ejecute este archivo en el Software de procesamiento de:
Calibración de /IMU-Processing/Razor_AHRS_test/Razor_AHRS_test.pde

Vídeo de mi prueba: https://www.youtube.com/watch?v=Gx6jRevFA4U
