Paso 3: Hardware 2: Asamblea
Podemos empezar a montar cosas juntos ahora. Luego hará con parte del hardware de nuestro proyecto.
1. las lentes

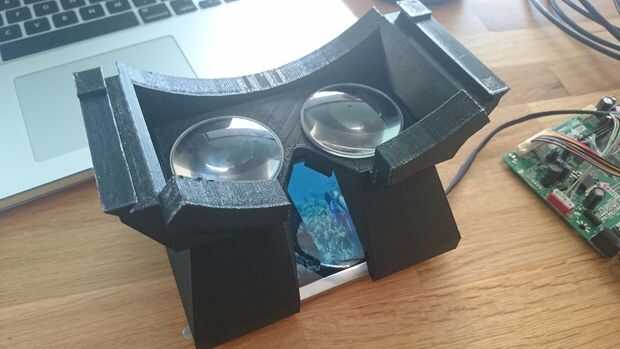

La primera y más sencilla es colocar lentes. Suavemente Coloque lentes en los agujeros en el caso de impresión 3D. Debería encajar derecho en lugar puesto que los agujeros están diseñados para sostener las lentes.

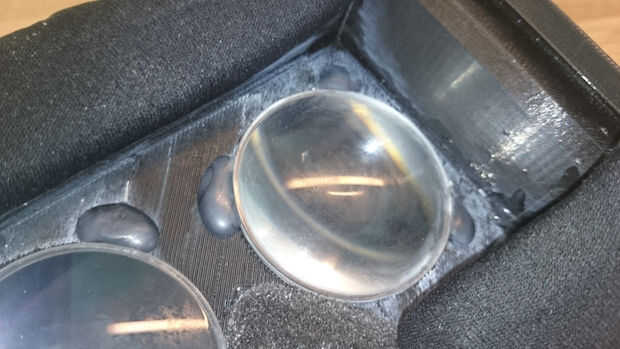

Luego usar pistola de silicona caliente, pegamento lentes de sus bordes en caso cuidadosamente. No verter demasiada silicona.
2. la pantalla
Disponemos de las lentes, pero sin una pantalla, no son buenos. Colocar la pantalla sobre el apertura frente a las lentes. Supongo que tienes el cable LVDS conectado entre la pantalla y la tarjeta de conductor.
Tenga mucho cuidado con el cable LVDS. Son muy frágiles y no quiere esperar para otro envío por semanas.
Pegue la pantalla de atornillar los orificios en caso impreso 3d, utilizando la pistola de silicona caliente.
Coloque el LCDPlace_1 en la parte posterior de la pantalla. Esta parte actúa como un separador entre la pantalla y la tarjeta de conductor. Sujete esta parte en la pantalla con pegamento o cinta.
Sugiero grabar algunos nylon burbuja en este separador para aumentar el aislamiento térmico entre el tablero de conductor y la pantalla. Porque el tablero de conductor se calienta mucho y no quiere dañar la pantalla.

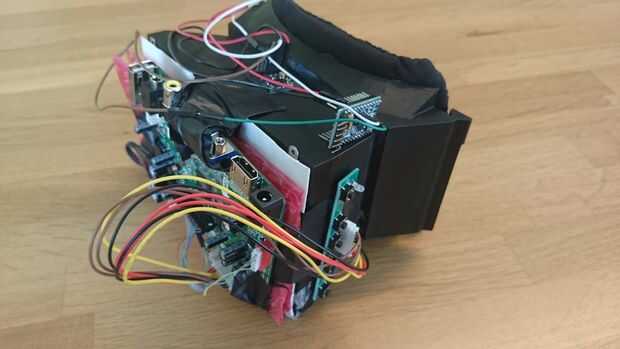

Luego tenemos que colocar la tarjeta de conductor en el exterior. Cinta puede no funcionar para asegurar el tablero porque después de varios minutos de operación, calor del tablero afloja la cinta. Por lo que probablemente debe utilizar pegamento caliente.
3. prueba
Desde entonces contamos con óptica y pantalla listo. Mejor todo lo probamos antes de tomar nuevas medidas.

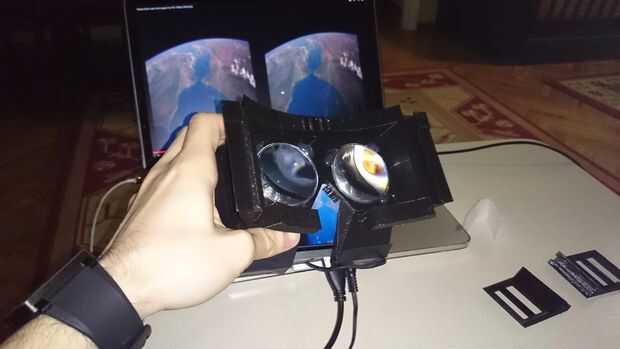

Ahora debería poder ver un vídeo estereoscópico con su OpenVR.
Tablero de conductor de conectar al ordenador a través de HDMI y conecte el adaptador de alimentación al tablero de conductor. Se puede ver una pantalla azul a la espera de una señal de vídeo. Puede que necesite configurar HDMI como la fuente de entrada usando los botones de la tarjeta de conductor.
Actos de la pantalla como un monitor. Se debe establecer el equipo para duplicar la pantalla por HDMI.
Luego busque un video estereoscópico en 3d en youtube luego reproducirlo en pantalla completa. Debe ser capaz de ver con su OpenVR ahora.
4. Headtracking sensor
Vamos a colocar firmemente GY85 IMU y Arduino en auriculares.
Se pegue IMU en auriculares como se muestra en la foto. Vierte pegamento caliente y luego colocar y empujar IMU, antes de que se enfríe.
Entonces tenemos que poner Arduino en el auricular. Sugieren pegado hacia los lados, porque sin usar pins ofrece una superficie para el pegamento. Y es más fácil tapar el lado TTL del USB al convertidor TTL, de esta manera.
5. Esponja almohadilla para la nariz y mejilla resto
Con cuidado corte una pieza lineal de la boina de esponja con un ancho de 1, 5cm ~.
Luego coser la abertura corte de paño detrás junto.
Luego lo pegue sobre la superficie plástica que descansa en su frente.
Repita estos pasos para cada pieza de plástico que se apoya en su cara, cuidadosamente cortando pedazos de esponja.
Su OpenVR será muy cómodo para usar ahora.
