Paso 2: conexiones

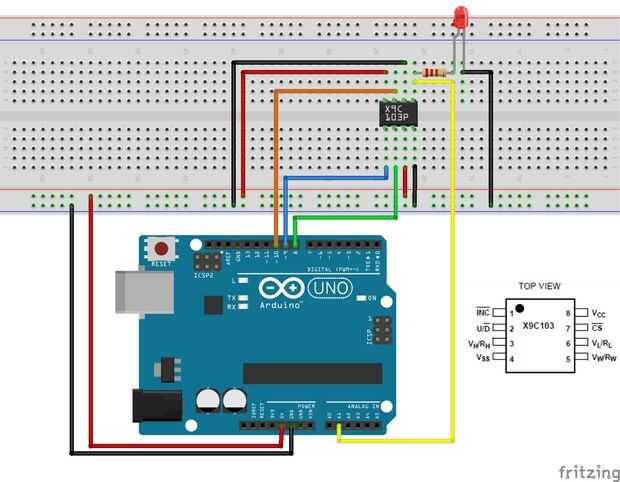

El diagrama de fritzing muestra un tablero con 830 atar puntos para mayor claridad. El escudo de prototipos tiene conveniente + 5V y GND rieles y pernos de Arduino son llevados al nivel superior pero añadirían cierta confusión cuando se muestra un diagrama.
Los pernos de la X9C103P son bastante simples.
1. las conexiones de la 'señal' hecho y cifrado son:
- · Pin digital de UNO 8 - pin IC 2 (U/D)
- · Pin digital de UNO 9 - pin IC 1 (INC)
- · Pin digital de UNO 10 - pin IC 7 (CS)
2. las conexiones eléctricamente son:
- · UNO GND - pin IC 4 (VSS)
- · UNO + 5V - IC Pin 8 (VCC)
3. las conexiones funcionalmente son:
- · UNO + 5V - pin IC 3 (VH)
- · UNO GND - pin IC 6 (VL)
- · UNO analógico A1 de Pin - pin IC 5 (VW - limpiador)
4. opcionalmente - IC pin 5 conducido por 3K 3 de la resistencia:
- · Si la hoja de datos fue interpretado correctamente el limpiador actual debe ser menos de 4.4mA. Esto le da una amplia gama de la resistencia de LED. 3K 3 y 3mm LED rojo sólo Trace ~ 1mA.
- · Si se utiliza, un combo LED/resistor del pin 5 afectará el ADC muestreo para voltaje de limpiaparabrisas.
Nota: Consulte la hoja de datos para una explicación de VH y VL que están "en relación con la dirección del movimiento del limpiador seleccionada por la entrada U/D y no el voltaje potencial en el terminal".
