Paso 4: Operación remota
Por lo que la razón principal, quería usar CHDK fue para operación remota. Esto significa que puedo tomar fotos por apretar un botón o accionar con un Arduino.
Technobabble:
El mando está conectado al conector USB de la cámara y se activa enviando ~ 5Volts a la cámara. Quería averiguar cómo baja la tensión puede ser y todavía lo desencadenan. Había conectado a una fuente de alimentación ajustable para un cable mini-USB y me trataron varios voltajes debajo de 5V. Para mi cámara, he encontrado que desencadenaría en un mínimo de unos 3.45V.
Lista de partes:

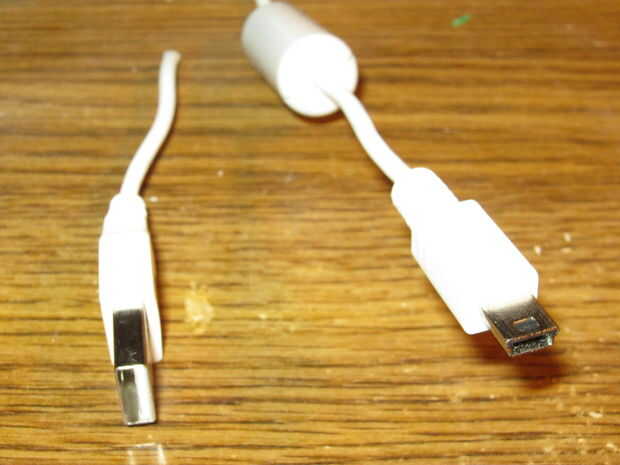

1 USB A Mini cable (vea el cuadro) tenía varios colocación alrededor
EBay $0,99 (búsqueda ebay 'USB A mini')

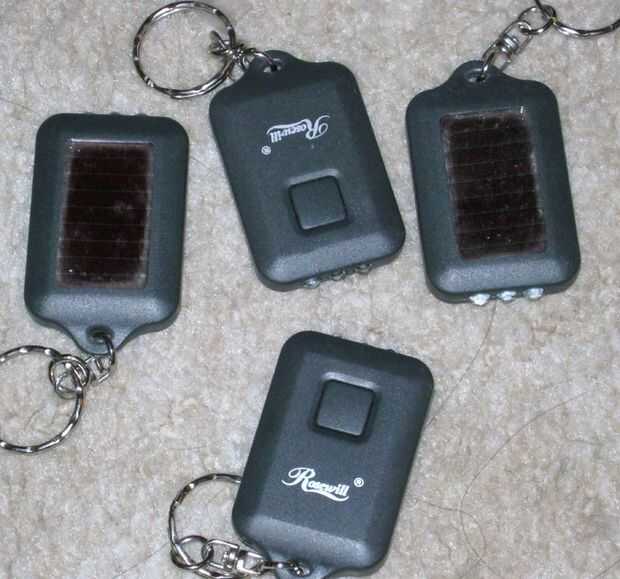

1 llave de cadena luz solar $1,00 en ebay.com (ver imagen)
(Buscar en ebay para linterna solar de llavero)
Compré cinco luces solar llavero de Newegg en un acuerdo de Shell Shocker para menos de un dólar por pieza pero también están disponibles en ebay. Ahora, yo no he comprado uno de estos en ebay pero se ven casi idénticas con tres LEDs por lo que supongo que son el mismo diseño.
Utilicé uno de estos en mi perpetua proyección tiempo Machine
pero había cuatro.
Corté el conector USB A fuera el cable dejando el mini USB que se enchufa en la cámara. Tira hacia atrás el aislamiento y encontrar los cables rojo y negro. La tira de aislamiento de algunos de ellos.
Las dos mitades del LED solar se pueden apalancar aparte con un Xacto o cuchillo afilado. (Ver imagen)
De soldar todos los LEDs y me quité. (Podría dejar uno para mostrar cuando se presiona el botón).

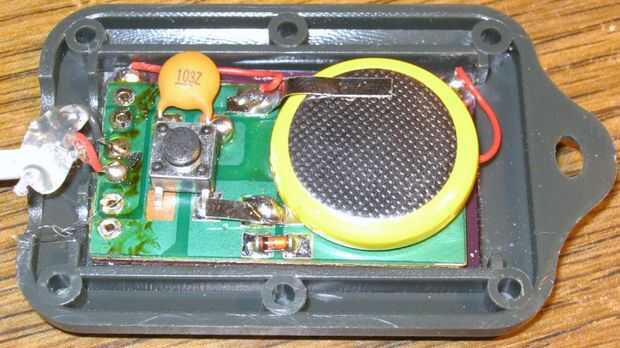

Luego había soldado los cables negro y rojo del cable de a donde fue el centro LED. Sugeriría que utilizar un DMM (Digital Multi Meter) para determinar cual es el negativo (negro) y cual es el positivo (rojo) cuando se pulsa el botón. No quiero estas invertidas. (Ver imagen)
ADVERTENCIA: Aplicación de - 5V para la cámara podrían dañarlo. Sospecho que Canon diseña sus cámaras para prevenir cualquier daño pero no sé.
También he añadido una 0.01uFd condensador a través del pulsador. Esto se supone para ayudar a debounce el pulsador. Botones pulsadores son eléctricamente muy ruidosos.

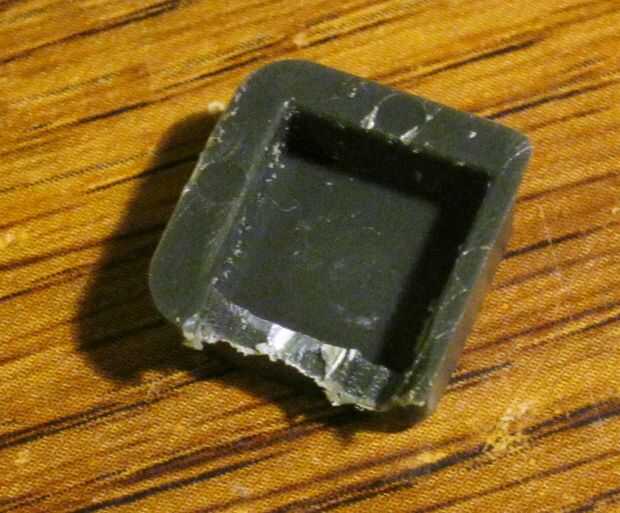

Tenía a Dremel algunos del botón así sería claro el condensador. (Ver imagen)

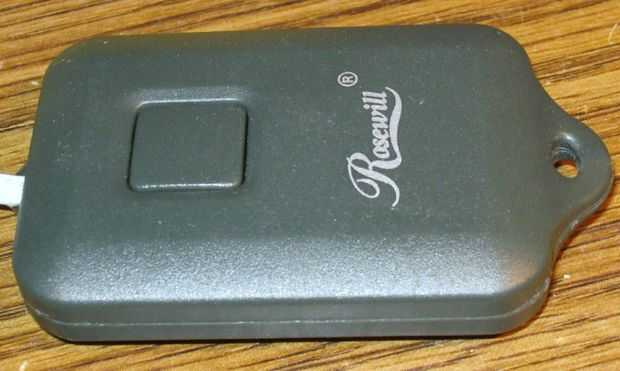

Ahora vuelva a ensamblar las dos mitades. (Ver imagen)
Technobabble:
La razón por la que quería saber cuánto voltaje requerido (3.45V) es que estas luces de panel solar batería LIR2032 que están clasificados en 3.7V. Esto es suficiente para activar la cámara, pero no sobre el límite de 5V. Si la batería se utiliza mucho y no carga lo suficiente, la tensión puede bajar pero no creo que se trata de un problema.
