Operación y monitoreo de estado de carga de CA múltiples interruptores utilizando la Mediatek LinkitONE (1 / 2 paso)

Paso 1: Detalles de la construcción

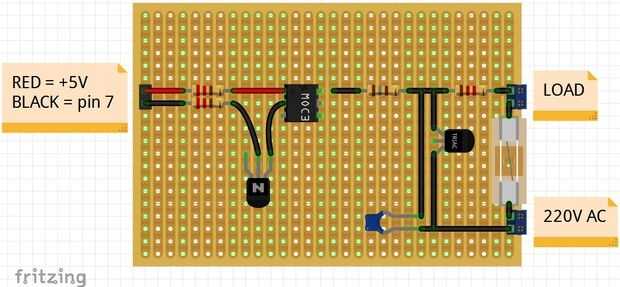

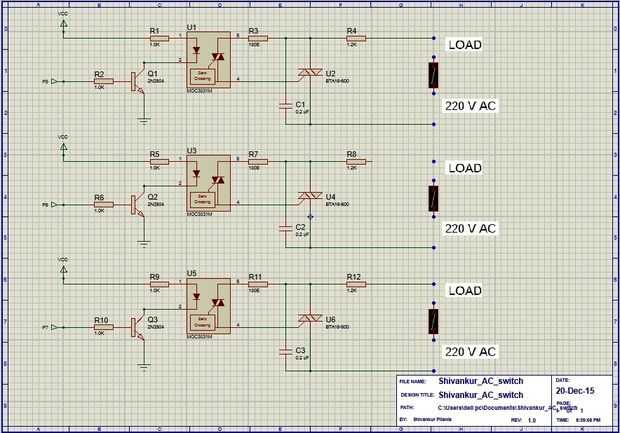

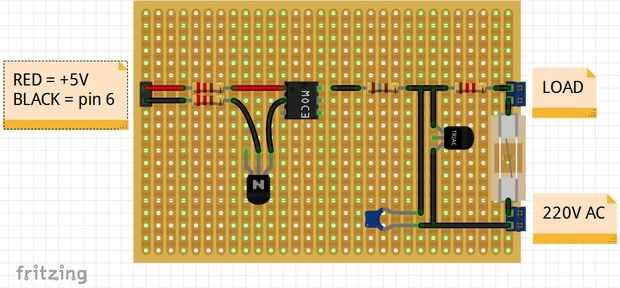

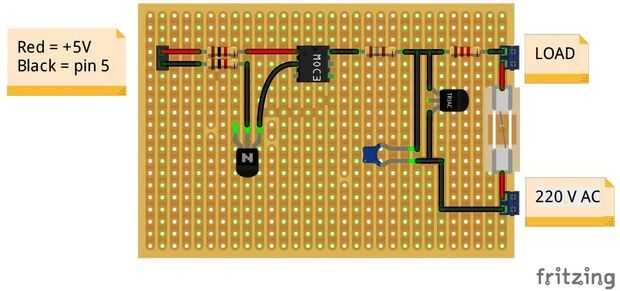

El circuito es una aplicación simple con unos pocos componentes fácilmente disponibles juntos. Las imágenes son auto explicativas. Aunque puede implementar cualquier número de tales circuitos (que inevitablemente lleva a utilizando una línea adecuada o conductor de la corriente para proporcionar suficiente conducción de corriente a los terminales de entrada porque los pines GPIO LinkitONE proporcionan una corriente limitada, no es suficiente para conducir una variedad de tales implementaciones de circuito), guardé el número de circuitos de conmutación individuales 3. Un punto a señalar es que los componentes han sido elegidos mientras que teniendo en cuenta la disponibilidad de alternativas adecuadas fácilmente (en caso de no ubicar las piezas exactas). Fue dibujado el esquema en Proteus 8.0 y otras imágenes fueron producidos usando Fritzing. También se puso un poco de conocimientos de CorelDraw para utilizar. Las 3 imágenes de fritzing individuales muestran los tres circuitos diferentes (aunque igual en cuanto a la aplicación).
