Paso 2: El firmware

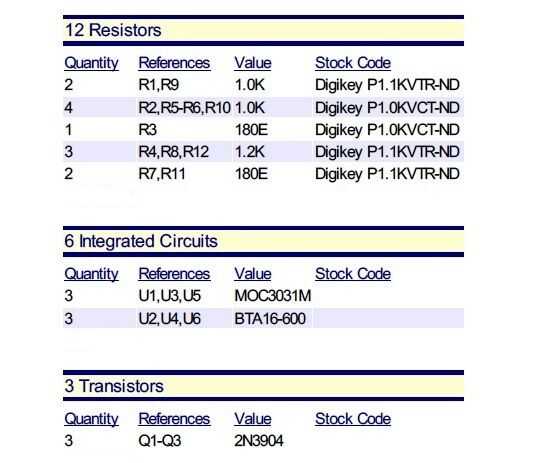

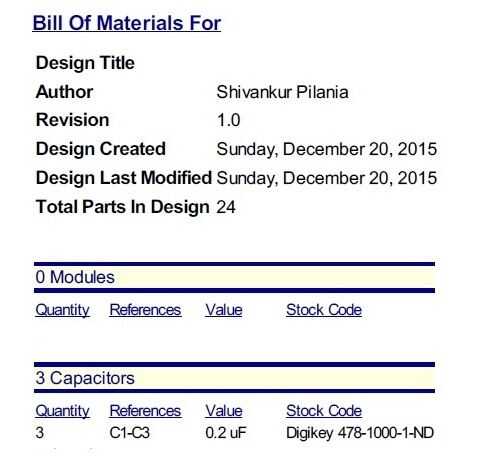

El firmware es concisa y auto explicativo. Los 3 circuitos individuales fueron conectados a los pines GPIO, 5, 6 y 7 de la LinkitONE que monitorea el estado de cada circuito en un ciclo. Este proceso se reitera después de un intervalo fijo para saber que circuito está funcionando y que se ha fallado. Este ayuda a transferir el control a otros circuitos en caso uno o mas circuitos se comportan anormalmente o no potencialmente. Como he señalado anteriormente que un número de tales circuitos puede implementarse, teniendo en cuenta los cambios necesarios que deben realizarse para incluir componentes adicionales y también para hacer los cambios necesarios en el firmware. Un archivo de texto con el código se enumera junto con las imágenes de la lista de materiales que son bastante concisas teniendo en cuenta la simplicidad aunque eficiencia que brinda este proyecto. Qué es más!!!!!! También es económico. ¡ Disfrute!
