Paso 1: Sigue las instrucciones
Para empezar, yo quería entender los errores había hecho que habían causado mi archivo de datos original cortar tan lentamente. Según Gabe, uno de los experimentados consultores de sueño de TechShop (DCs), mi diseño debe han tomado unos 4 minutos y 30 segundos para cortar. Quería saber por qué realmente tardó 14 minutos y 36 segundos para cortar.
El manual para el curso de chorro de agua tenía un procedimiento de múltiples paso para convertir mi archivo de Adobe Illustrator en un formato que puede ser leído por FlowPath, la herramienta de generación de ruta utilizada por FlowCut.

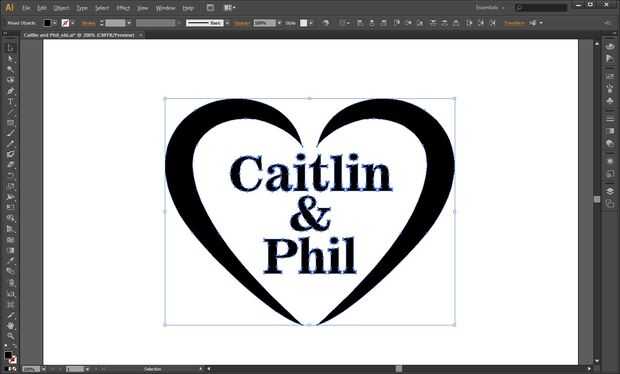

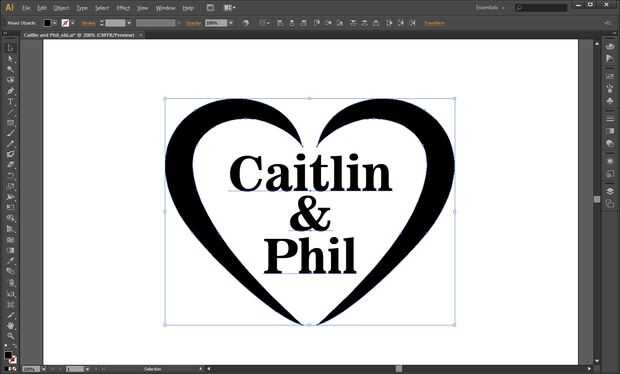

- No en el manual, pero como recomendada por uno de los controladores de dominio, mi primer paso fue usar el ilustrador "Trace esquema" comando para convertir las fuentes que había utilizado en gráficos.

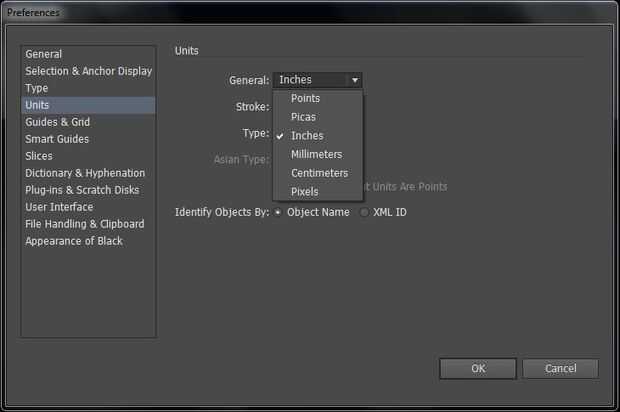

- En Illustrator, el siguiente paso fue establecer las unidades de salida en pulgadas en lugar de píxeles. Curiosamente, esto no cambia las unidades de muestra en la interfaz de Illustrator.

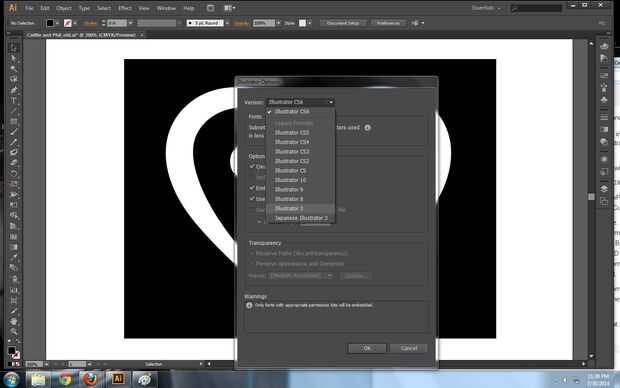

- El último paso en Illustrator fue guardar mi archivo de CS6 en un formato Illustrator 3. Mi gráfico simple detalles no se perdieron en la conversión a este tipo de archivo antiguo.
- Entonces abrí este gráfico en formato Illustrator 3 en Corel Draw donde fue exportada en el tipo de archivo DXF.

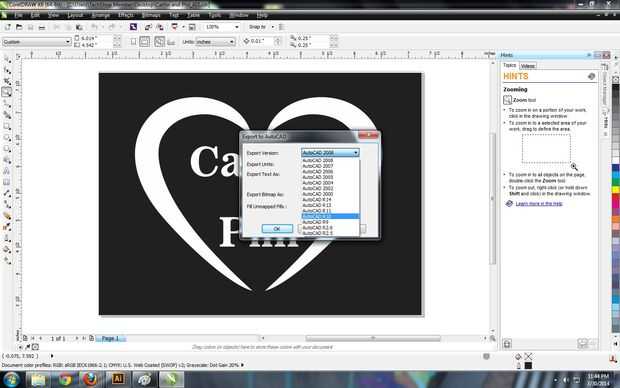

- Como se indica en el manual del curso, he guardado mi archivo de Corel Draw en DXF versión "AutoCAD R10".
- Finalmente, abrí este archivo DXF producido por Corel Draw en FlowPath para definir la velocidad de corte, crear, en caminos, rutas de salida y secuencia de perfora para FlowCut.
La primera vez que utiliza el chorro de agua, he hecho errores en pasos de tres y cinco de la secuencia. De Illustrator CS6, había guardado mi gráfico en el formato de archivo de Illustrator CS2, inexplicablemente porque ésta era la versión que tenía en casa. No tenía ninguna base para suponer que el CS2 daría lugar a un mejor rendimiento. Este error no causa un problema significativo porque Corel Draw todavía era capaz de abrirlo, aunque no estoy seguro de qué inconsistencias esta creada en el archivo. Pero el gran error que cometí fue que mi exportación de Corel es compatible con AutoCAD 2013, no del AutoCAD R10 según lo sugerido. Aunque esta versión posterior de DXF se pueden abrir por FlowPath, las curvas de salida resultantes que se dibujan en este formato proporcionan una salida altamente ineficiente para FlowCut. Como se indicó anteriormente, este error hizo tiempo de corte tres veces más de lo esperado.

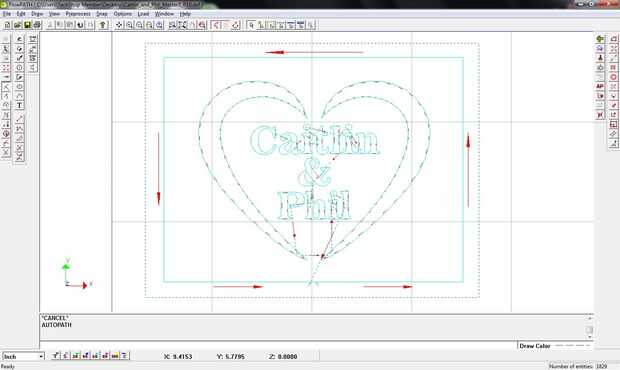

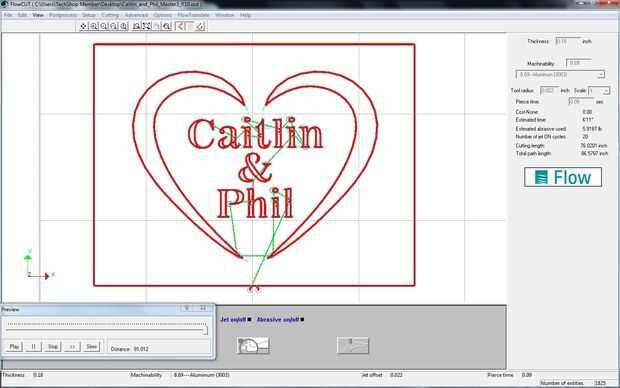

Cuando en cambio guardar desde Illustrator como versión 3 y exportado desde Corel a un formato DXF de AutoCAD R 10, FlowPath genera una trayectoria de corte mucho más eficiente, y el tiempo de corte estimado por FlowCut fueron a los 6 minutos 11 segundos, más de lo estimado por la DC, pero menos de la mitad del tiempo de mi primer intento. En FlowPath tenga en cuenta las facetas curvas superiores del corazón y el movimiento que falta de la minúscula "t".
Este 6 minutos 11 segundos se convirtió en el tiempo de corte que intentaba vencer. También, si es posible, que intentaba suavizar los ángulos de mis curvas.
