Paso 6: Funcionamiento PoTrace
Hay varias páginas de modificadores de línea de comandos para PoTrace en su documentación, pero existen sólo tres conmutadores que se necesita para esta conversión. El tipo de línea de comandos:
potrace -b dxf - O 0.4 - x YourFile.BMP 0.0069
La -b dxf le dice PoTrace para la salida el formato de archivo DXF. El formato de salida predeterminado del PoTrace no es DXF pero EPS.
El switch -O 0.4 dice PoTrace para aflojar su precisión de seguimiento. Por defecto, PoTrace crea una curva muy apretada con el archivo de entrada. El defecto - O PoTrace es 0.2. (Nota que este interruptor es una mayúscula O, no el número cero). El resultado del uso de esta curva ajustada por defecto caben es que PoTrace crea un gran número de arcos curva corta. Experimentalmente, estos arcos de curva corto mejorar la calidad de la curva, pero depende de la persona para determinar si el mayor tiempo de corte vale la pena el costo de su proyecto en particular. Compromisos es posible en este entorno para el diseño específico entre curva de ajuste y velocidad. Es importante tener en cuenta que estas opciones sólo están disponibles con PoTrace y no utilizar Illustrator, Corel Draw o AutoCAD.
El - x 0.0069 le dice a PoTrace a escala de la imagen de salida para la resolución correcta. Por alguna razón, PoTrace interpreta pixeles pulgadas. Esto significa que si usted tiene un gráfico de 2 pulgadas a 300 DPI, y no utilice este interruptor PoTrace, la escala de salida de la salida DXF será 600 pulgadas o 50 pies de tamaño. Utilizando este factor de escala vuelve la imagen a su tamaño correcto. El valor numérico después de la -x se calcula como 1 /(YourFile resolution). Si el archivo es 72 DPI este valor será 1/72 o 0.01389. Si el archivo es de 150 ppp este valor será 1/150 o 0.00667. Si el archivo es 300 DPI este valor será 1/300 o 0.00333. En nuestro ejemplo de MS Paint, la resolución de captura de pantalla era 143 píxeles por pulgada, y por lo tanto este parámetro es 1/143 = 0.0069.
La conversión de archivos con PoTrace es muy rápida y la salida DXF se guardará en el directorio del PoTrace. Utiliza PoTrace elimina la necesidad de abrir los archivos de Illustrator en Corel Draw, como se sugiere en las notas de clase de TechShop WaterJet.

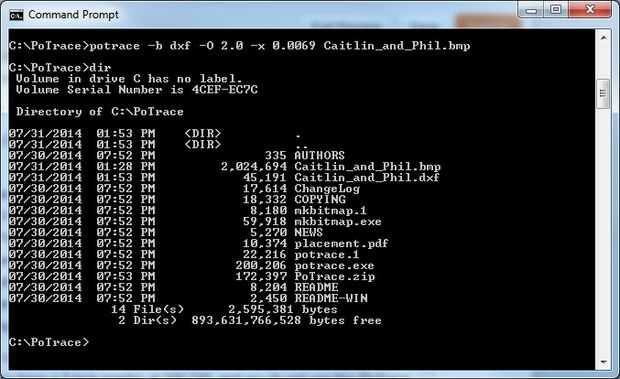

El comando para usar PoTrace también se muestra en la imagen adjunta con un valor de - O más grande. El comando "dir" muestra en el gráfico enumera los archivos en el directorio actual. Este directorio listado para PoTrace muestra el archivo ejecutable "potrace.exe", el archivo de entrada "Caitlin_and_Phil.bmp" y el archivo de salida "Caitlin_and_Phil.dxf". Es este archivo de salida DXF que se abrirá en FlowPath en pasos.
